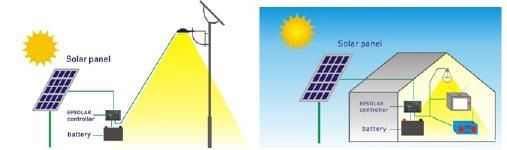

Контролер заряду акумуляторної батареї CLP-03 3А 12V 8 S - контролер ШІМ, розрахований на роботу в автономних системах нічного освітлення і їм подібним. Контролер розрахований на роботу з сонячними панелями потужністю до 30Вт і напругою 12В. Контролер оснащений індикаторами заряду АБ "CHARGE" і підключення навантаження "LOAD". У контролері закладена функція температурної компенсації при заряді АБ. Принцип роботи контролера дуже простий. Поки світить Сонце сонячна панель заряджає АБ і відключене. При настанні сутінків сонячна панель перестає давати напругу і струм на зарядку АБ. У контролері закладений механізм контролю надходження напруги/струму від сонячної панелі. Як тільки значення віддається напруги/струму проходить порогове значення, контролер автоматично включає харчування на навантаження (передбачається, що це нічне освітлення). Навантаження буде працювати не більше восьми годин з моменту заходу Сонця.
Відключення живлення навантаження відбувається автоматично по закладеним алгоритмом:
1) Якщо закінчилися 8 годин з моменту подачі живлення на навантаження вона автоматично відключається.
2) Якщо відведені на роботу 8 годин не минули, а АБ розряджена (ступінь розряду досягла граничного значення, цей параметр відстежується автоматично), то навантаження також автоматично відключається.
3) Дані випадок можливий влітку (світлова ніч триває менше 8-и годин): якщо АБ ще не повністю розряджена 8 робочих годин ще не закінчилися, але настав світанок, то відбувається автоматичне відключення навантаження і контролер переходить в режим зарядки АБ.
Підключення до контролера сонячної панелі, АБ, навантаження інтуїтивно зрозуміло і не повинно скласти праці.
Порядок підключення до контролера сонячної панелі, АБ, навантаження і запуску його роботи:
1) У першу чергу підключіть "+" і "-" АБ до відповідних клем контролера.
2) Потім підключіть "+" і "-" сонячної панелі до відповідних клем контролера.
3) Тепер можете підключити "+" і "-" навантаження до відповідних клем контролера.
УВАГА !!! У разі розряду АБ нижче допустимого рівня і відсутності сонячної погоди система включиться тільки після заряду АБ. Зверніть увагу на дотримання полярності підключень! Завжди дотримуйтесь черговість порядку підключень і відключень: спочатку підключіть до контролера акумулятор, а тільки потім сонячну батарею! Не відключайте від контролера акумулятор з підключеною сонячною батареєю!!! Спочатку відключіть від контролера сонячну батарею, а тільки потім акумулятор! В іншому випадку з-за кидка напруги Ви можете вивести з ладу контролер!
Комплект поставки:
Контролер заряду АБ для енергосистем на сонячних батареях.
Технічні характеристики:
Тип контролера - ШІМ;
8-ми годинний таймер для роботи навантаження після заходу сонця;
Номінальна напруга - 12 В;
Максимальний струм зарядки - 3 А;
Максимальний струм навантаження - 3 А;
Напруга відключення навантаження - 10.6 В;
Напруга відновлення живлення навантаження - 12.0 В;
Напруга відключення заряду АБ - 14.0 В;
Компенсація температури, при 25°С - -3мВ/°С;
Діапазон робочих температур - -10...+40ºС;
Допустима вологість - 10...90% (без конденсації);
Вага нетто - 35г;
Габарити - 65х38х20мм;
Колір корпусу - чорний;
Монтаж - на вертикальну або горизонтальну площину.
Основні | |
---|---|
Країна виробник | Китай |
Індикатор рівня заряду | Так |
Напруга живлення | 12 В |
- Ціна: 294 ₴
