Радиочастотный модулятор M65ANTSC с поддержкой A/V, HD и VHF для систем CATV (NTSC)

Универсальный RF модулятор M65ANTSC — это удобное и надёжное решение для передачи аудио- и видеосигнала по коаксиальному кабелю через антенный вход телевизора. Идеально подходит для использования в локальных CATV системах, а также при подключении HD-устройств к телевизорам без A/V входов. Совместим с телевизионным стандартом NTSC и частотным диапазоном VHF (CH3/CH4).

Благодаря встроенному PLL-контролю частоты, стабильному сигналу и простоте использования (Plug & Play), устройство отлично подойдёт как для профессионального, так и для бытового применения.

Преимущества:

• ✅ Совместимость с системой CATV — подключение к локальной кабельной сети

• ✅ Поддержка A/V входа и RF выхода

• ✅ Простота подключения — не требуется установка драйверов

• ✅ Формат NTSC, каналы CH3 и CH4

• ✅ Компактный корпус и малое энергопотребление

• ✅ Надёжная работа при температуре от 0 до +40 °C

• ✅ Материал корпуса – прочный пластик с длительным сроком службы

Характеристики:

• Тип устройства: RF модулятор

• Материал корпуса: Пластик

• Формат видео: NTSC

• Частоты каналов: CH3 = 61,25 МГц, CH4 = 67,25 МГц

• Выходной уровень: 80 ± 5 дБмкВ

• Импеданс выхода RF: 75 Ом

• Сопровождающая система: M = 4,5 МГц

• Импеданс входа видео: 75 Ом / 1 кОм (переключаемый)

• Импеданс аудио входа: 13 ± 3 кОм

• Потери при входе TV-ANT: 50–860 МГц = -6 ± 2 дБ

• Разъёмы:

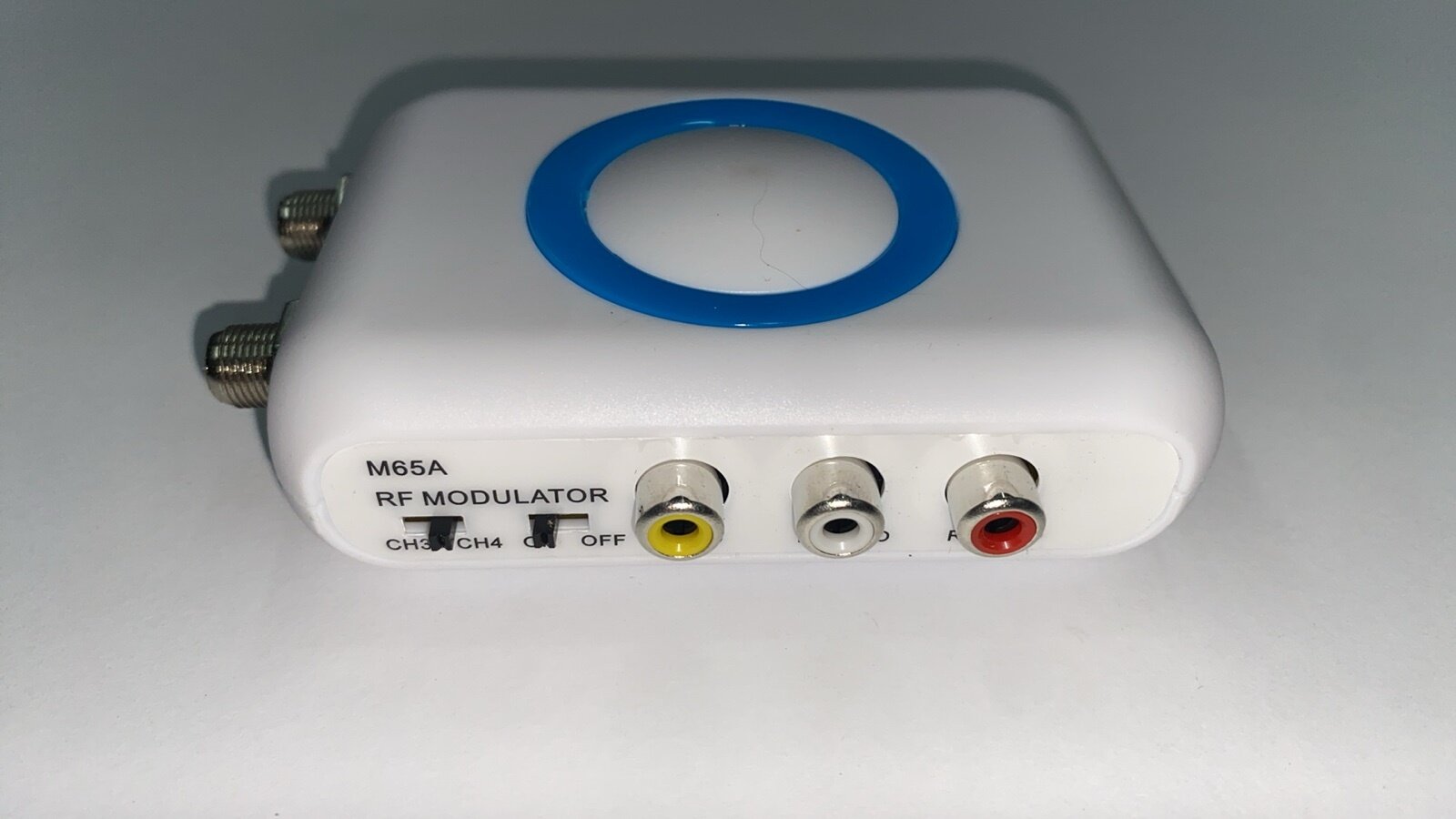

  – A/V вход: RCA (гнезда)

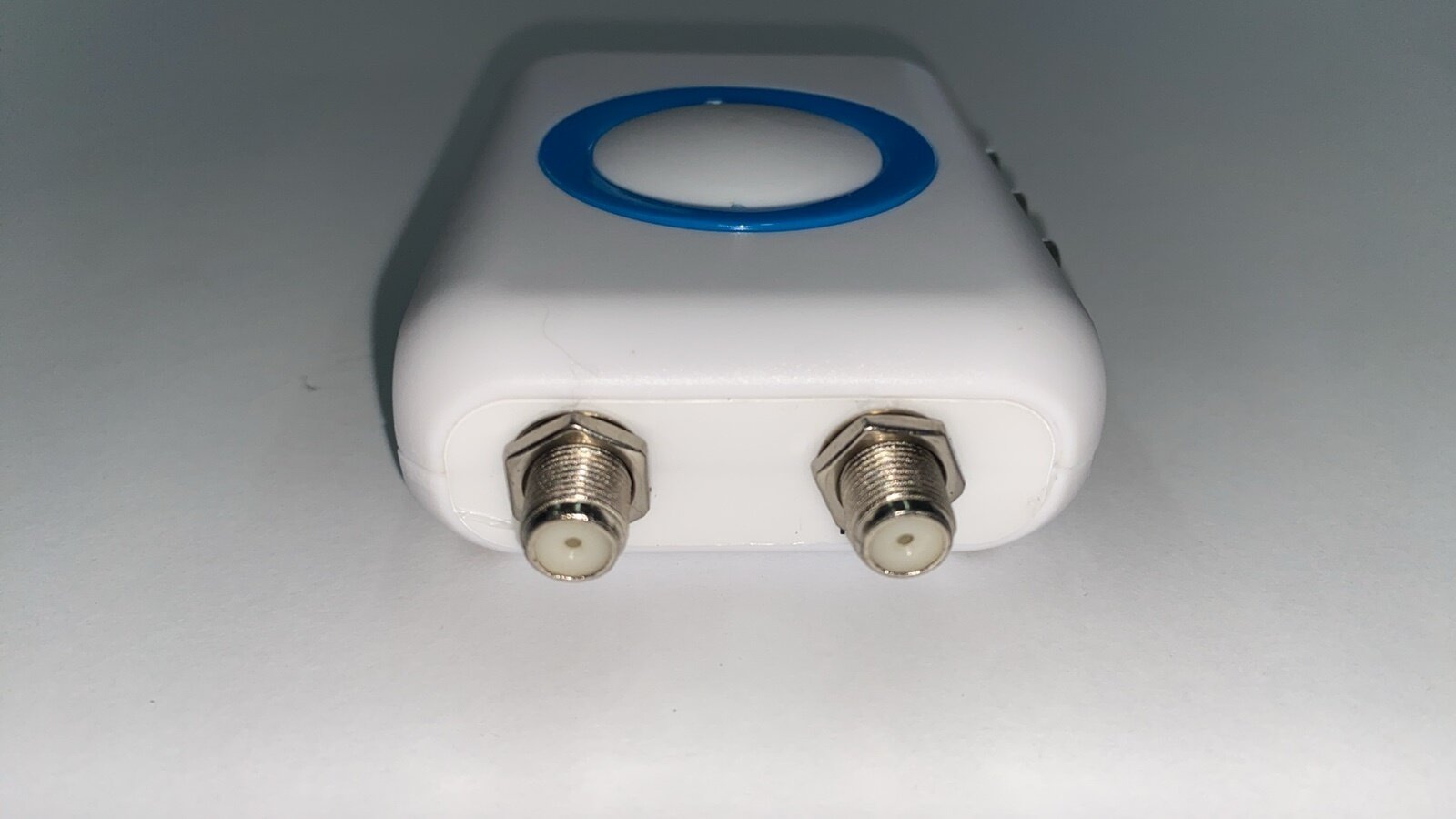

  – RF вход: F (гнездо)
  – RF выход: F (гнездо)

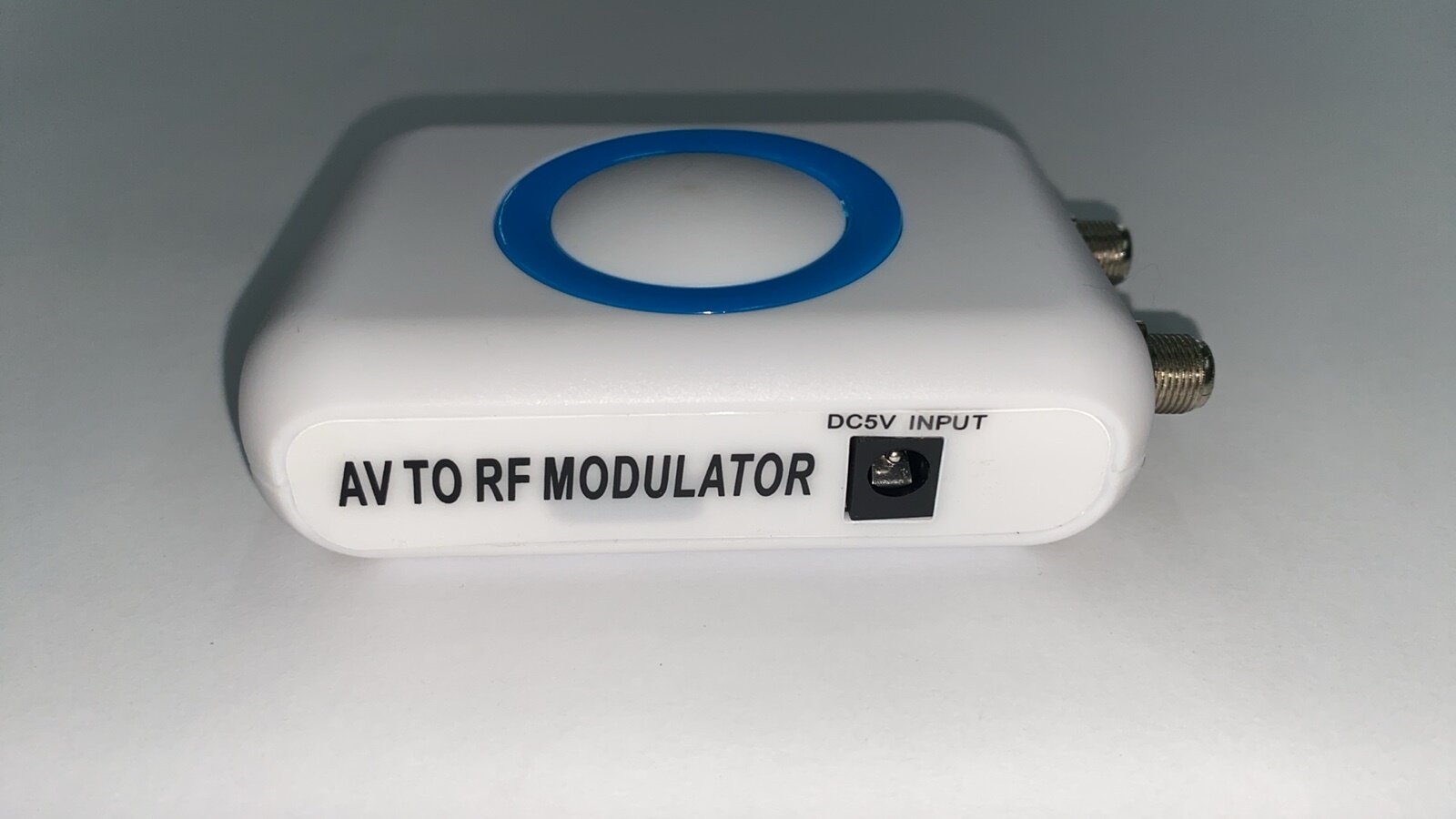

• Питание: DC 5 В, 500 мА

• Рабочая температура: от 0 до +40 °C

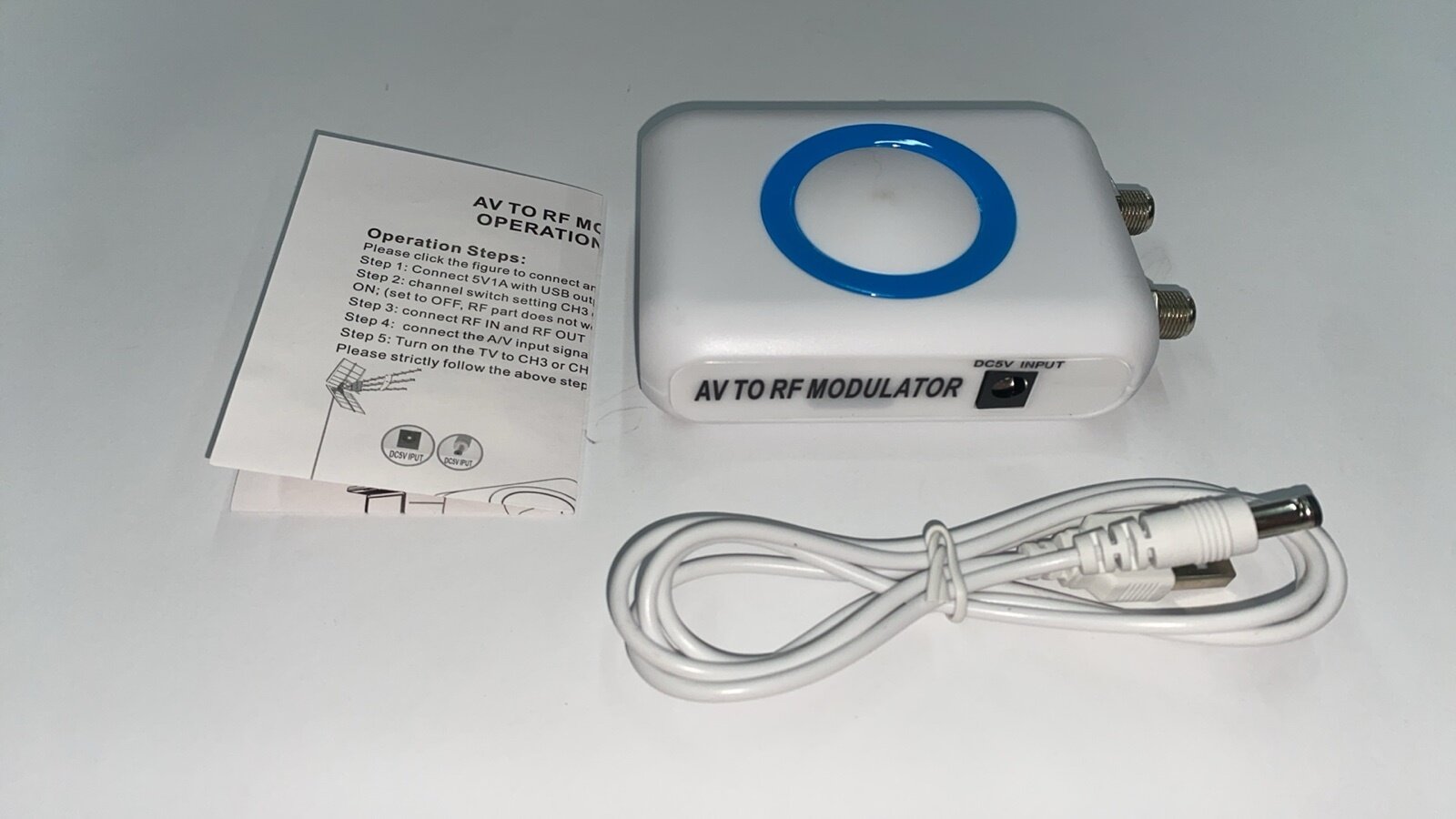

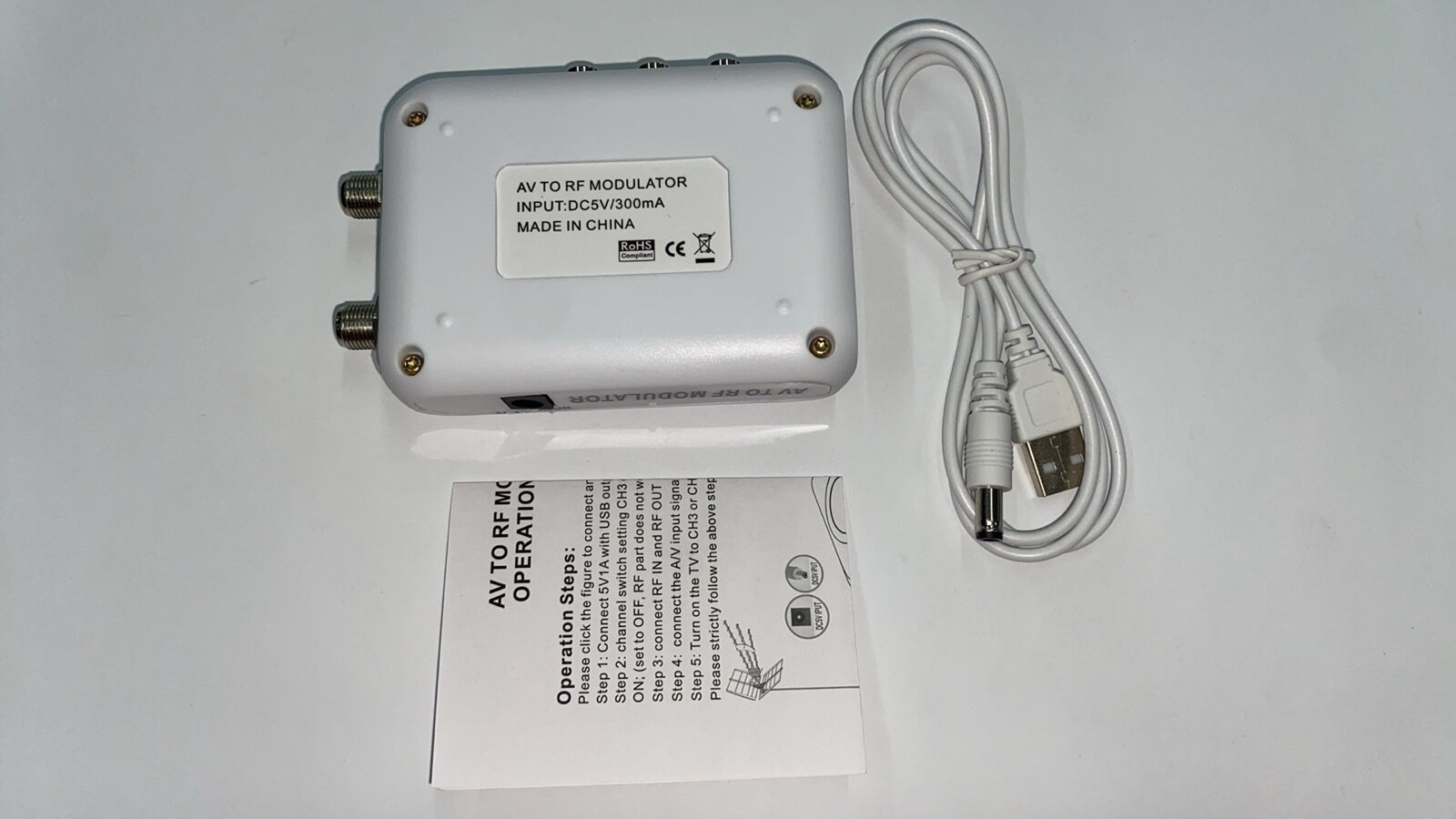

Комплектация:

• 1 × RF модулятор M65ANTSC

• 1 × AV-кабель

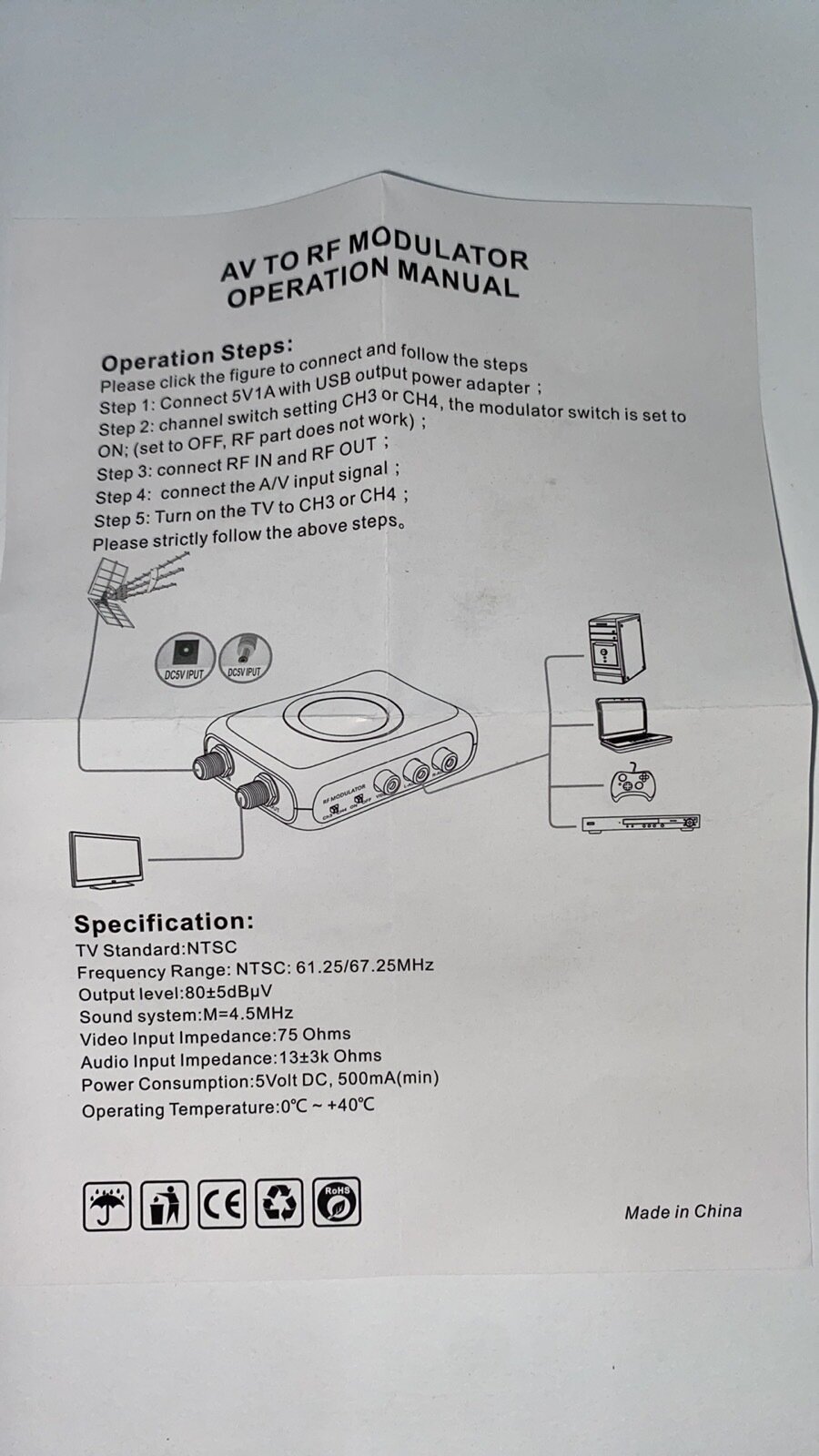

• 1 × Инструкция на английском языке

Инструкция по подключению:

1. Подключите адаптер питания 5 В / 1 А через USB.

2. Установите переключатель канала на CH3 или CH4.

3. Переведите модулятор в положение «ON».

4. Подключите RF вход и RF выход.

5. Подключите A/V источники сигнала (DVD, приставка и т.п.).

6. Включите телевизор на выбранный канал (CH3 или CH4).

✅ Важно: Работает только в стандарте NTSC. Подходит для подключения устройств к телевизорам с антенной системой без A/V входов.
