TP-Link MC220L - медіаконвертер під Gigabit SFP-модуль

TP-Link MC220L призначений для з'єднання мідної мережі Ethernet з оптичною лінією зв'язку. Пристрій перетворює електричний сигнал Ethernet на оптичний і виконує зворотне перетворення на іншій стороні лінії.

Модель оснащена одним SFP-слотом та одним універсальним портом RJ45 10/100/1000 Мбіт/с, що дозволяє використовувати відповідний SFP-модуль залежно від необхідної дальності та типу оптичного кабелю.

1×SFP + 1×RJ45 Gigabit
На корпусі передбачено:

1× SFP-слот для встановлення оптичного модуля;
1× RJ45 10/100/1000 Мбіт/с для підключення мідного обладнання Ethernet.
У режимі 1000 Мбіт/с пристрій підтримує роботу у Full Duplex для мідного та оптичного інтерфейсів.

Вибір SFP-модуля
Головна перевага MC220L – можливість самостійно підібрати сумісний SFP-модуль під конкретне мережеве завдання.

Згідно з наданим описом, вказані наступні варіанти передачі:

багатомодовий режим (Multi-Mode) – довжина хвилі 850 нм, дальність до 0,55 км;
Одномодовий режим (Single-Mode) - довжина хвилі 1310 нм, дальність до 10 км.
Фактичні параметри оптичної лінії залежать від встановленого SFP-модуля та характеристик оптичного кабелю, що використовується.

Підтримка мережевих стандартів
Медіаконвертер розроблений відповідно до таких стандартів:

IEEE 802.3u 10/100Base-TX;
IEEE 802.3ab 1000Base-T;
IEEE 802.3z 1000Base-FX.
Це дозволяє використовувати MC220L у мережах Fast Ethernet та Gigabit Ethernet при встановленні відповідного SFP-модуля.

Гаряча заміна SFP-модулів
SFP-слот підтримує гарячу заміну модулів, що спрощує обслуговування та дозволяє змінювати встановлений оптичний модуль без необхідності складного налаштування самого медіаконвертера.

Автоматичне визначення підключення
RJ45-інтерфейс підтримує функцію Auto MDI/MDIX, тому пристрій автоматично визначає тип підключення та не вимагає підбору спеціального типу мережного кабелю.

Також передбачено автоузгодження режиму Half/Full Duplex для мідного порту.

Налаштування FX-порту
Для SFP-інтерфейсу передбачено можливість вибору параметрів каналу зв'язку у примусовому чи автоматичному режимі.

Це дозволяє використовувати медіаконвертер у різних конфігураціях оптичних мереж залежно від встановленого модуля та вимог обладнання.

Світлодіодна індикація

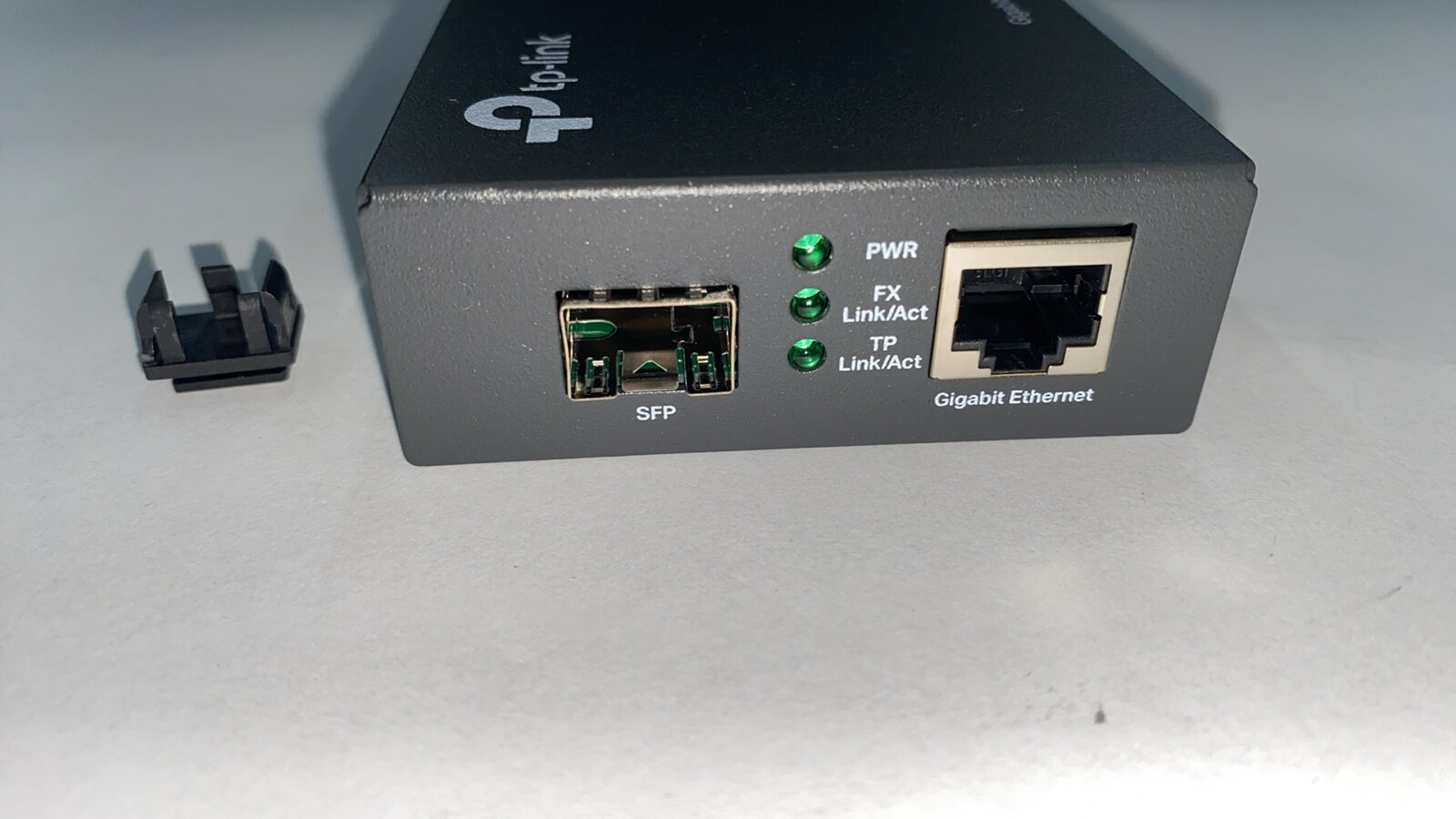

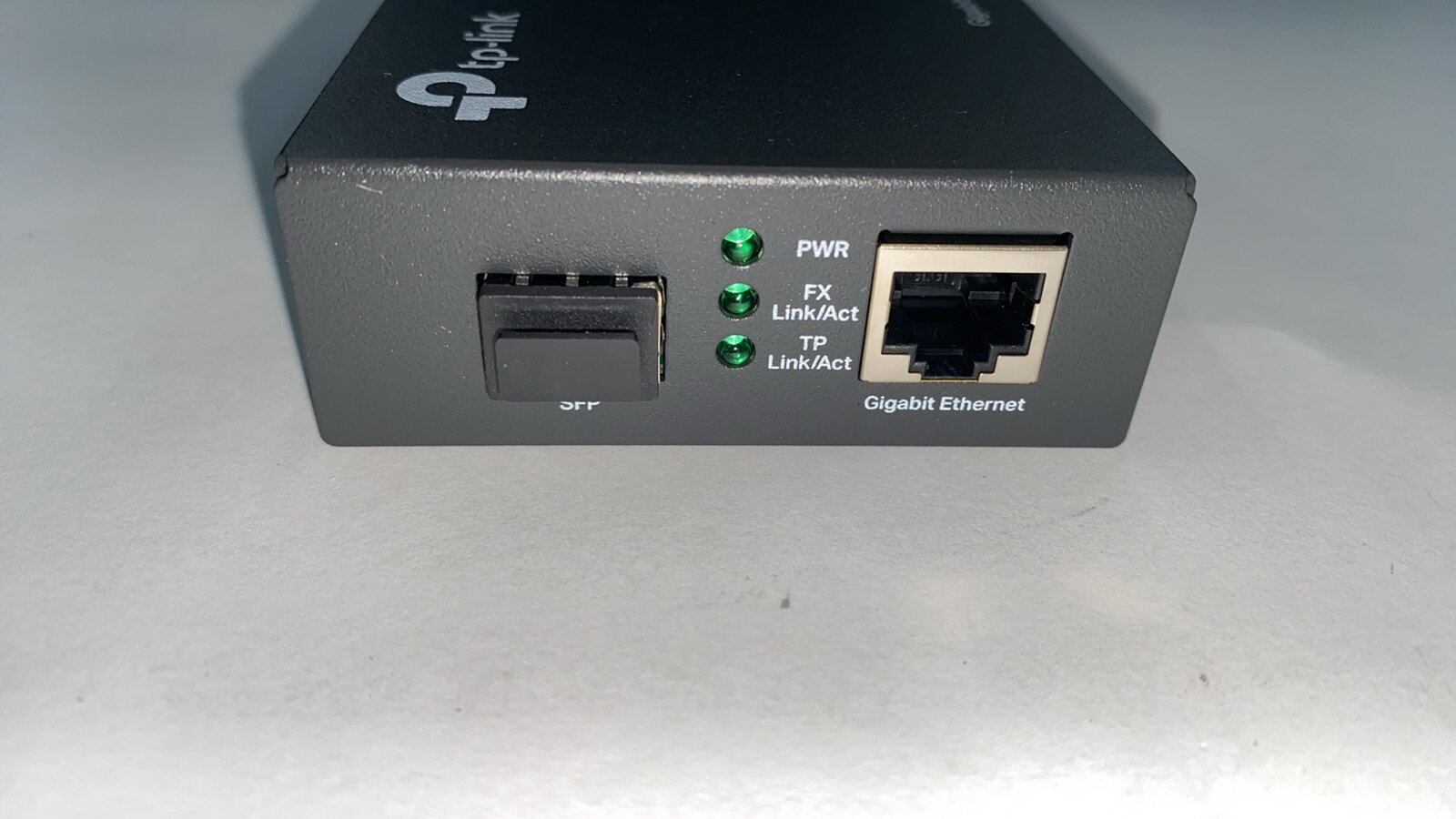

На передній панелі розташовані LED-індикатори стану, що дозволяють контролювати наявність живлення та стан мережного з'єднання.

Установка в 19" шасі
При необхідності TP-Link MC220L може бути встановлений в 19-дюймове шасі TP-Link, що дозволяє застосовувати медіаконвертер у великих мережних системах і телекомунікаційних стійках.

Для яких завдань підходить TP-Link MC220L
Медіаконвертер можна використовувати для:

з'єднання мідної та оптичної Ethernet-мереж;
побудови оптичних ліній зв'язку;
підключення віддалених мережних об'єктів;
з'єднання комутаторів по оптичному каналу;
організації гігабітних мереж;
систем відеоспостереження та іншого мережного обладнання за наявності сумісного SFP-модуля;
модернізації мережі з переходом з кручена пара на оптоволокно.

Основні переваги

гігабітний медіаконвертер TP-Link MC220L;
1× SFP + 1× RJ45 10/100/1000 Мбіт/с;
підтримка Gigabit Ethernet;
SFP-слот із гарячою заміною модулів;
можливість використовувати різноманітні SFP-модулі;
Auto MDI/MDIX;
підтримка Half/Full Duplex;
LED-індикація стану;
можливість встановлення в 19" шасі TP-Link;
підтримка багатомодових та одномодових оптичних з'єднань залежно від встановленого SFP-модуля;

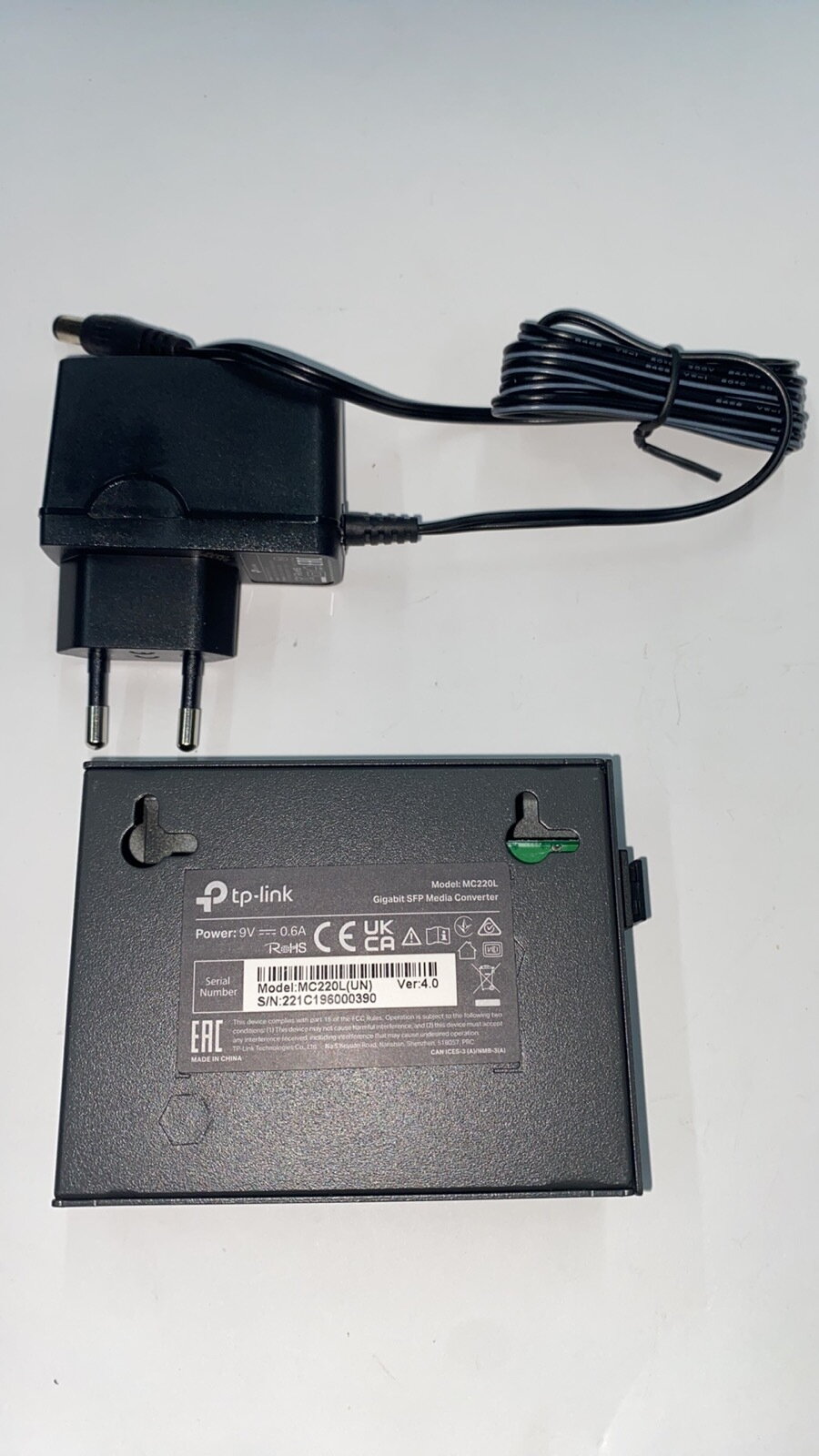

зовнішній блок живлення DC 9 В/0,6 А.

Технічні характеристики

Характеристика Значення
Виробник TP-Link
Модель MC220L
Тип Гігабітний медіаконвертер
Оптичний інтерфейс 1× SFP
Мідний інтерфейс 1× RJ45 10/100/1000 Мбіт/с
Швидкість RJ45 10/100/1000 Мбіт/с
Стандарти IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
1000Base-FX Підтримується через SFP
Auto MDI/MDIX Є
Duplex Half/Full Duplex
Гаряча заміна SFP Є
Режим FX Автоматичний/примусовий
LED-індикація Є
Багатомодова передача До 0,55 км, згідно з наданими даними
Одномодова передача До 10 км, згідно з наданими даними
Довжина хвилі Multi-Mode 850 нм, згідно з наданими даними
Довжина хвилі Single-Mode 1310 нм, згідно з наданими даними
Живлення DC 9 В / 0,6 А
Установка в шасі Підтримується 19" шасі TP-Link

Важлива інформація

SFP-модуль до складу самого MC220L не входить, тому характеристики дальності, довжини хвилі та типу оптоволокна визначаються встановленим сумісним SFP-модулем.

Перед покупкою SFP-модуля необхідно враховувати необхідний тип оптичного кабелю, дальність лінії та характеристики обладнання з другого боку з'єднання.
