A-60GB-12 - імпульсний блок живлення 12 В 5 А

A-60GB-12 - джерело постійної напруги, призначене для живлення електронного та електротехнічного обладнання, що працює від 12 В DC.

Блок перетворює змінну напругу мережі на постійну, необхідну для роботи підключених пристроїв. Максимальна вихідна потужність становить 60 Вт, а вихідний струм – до 5 А.

Модель підходить для стаціонарного монтажу в системах освітлення, відеоспостереження, автоматизації та інших установках, де потрібне джерело живлення на 12 Ст.

Вихідна напруга 12 В та потужність 60 Вт

Блок живлення забезпечує наступні вихідні параметри:

постійна напруга - 12 В;

максимальний вихідний струм - 5 А;

номінальна потужність - 60 Вт.

При виборі навантаження важливо враховувати сумарне споживання підключеного пристрою: воно не повинно перевищувати можливості блоку живлення.

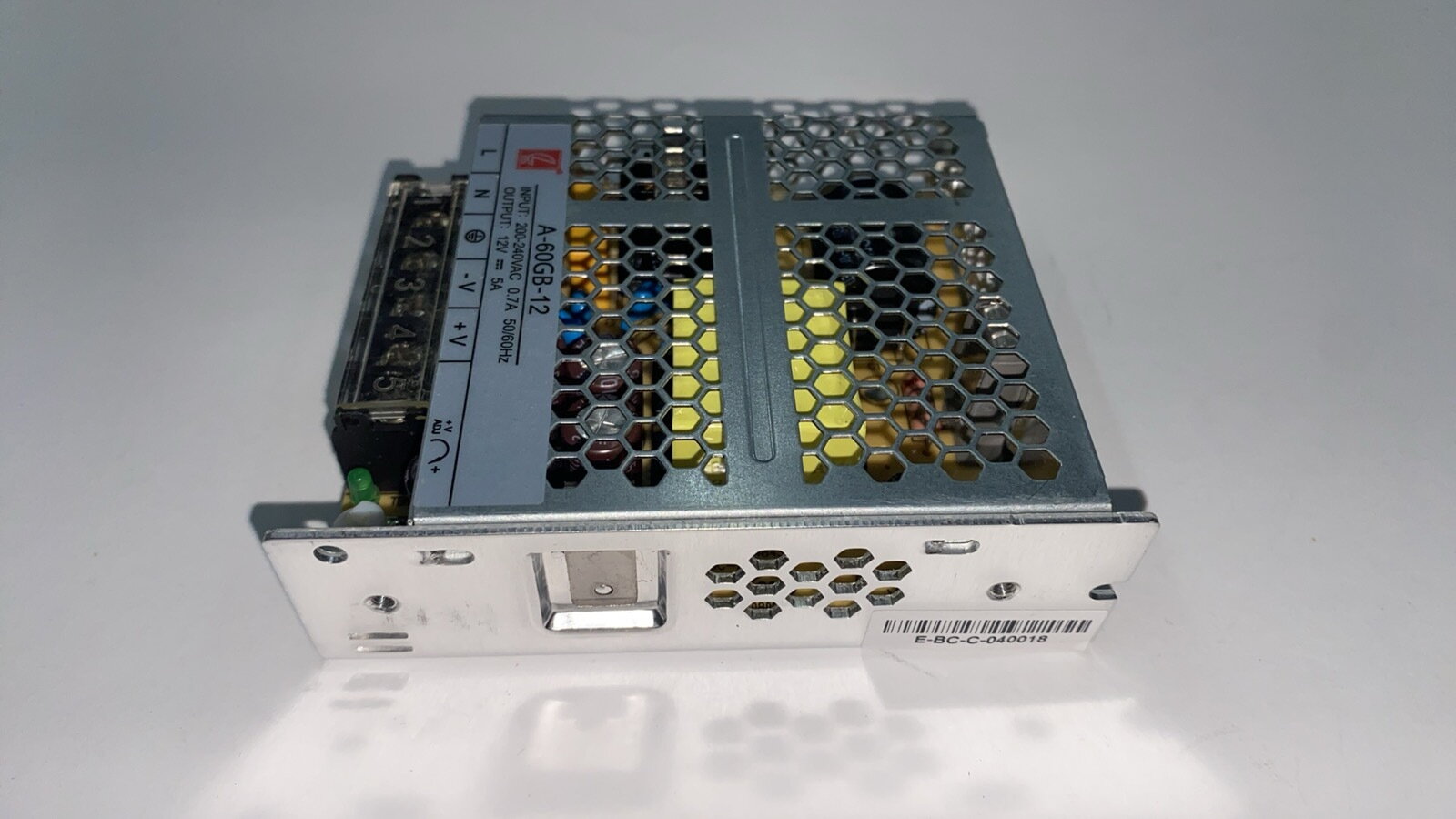

Перфорований металевий корпус
Корпус виконаний з металу з перфорацією, що сприяє відводу тепла під час роботи блоку живлення.

Така конструкція підходить для стаціонарного розміщення всередині обладнання, монтажних шаф та інших технічних зон, де передбачено необхідну вентиляцію.

Регулювання вихідної напруги
На блоці передбачено підстроювальний регулятор +V ADJ, за допомогою якого можна коригувати вихідну напругу в межах, передбачених конструкцією пристрою.

Регулювання може бути корисним для точного налаштування живлення сумісного обладнання. Перед підключенням чутливої електроніки рекомендується перевірити фактичну вихідну напругу мультиметром.

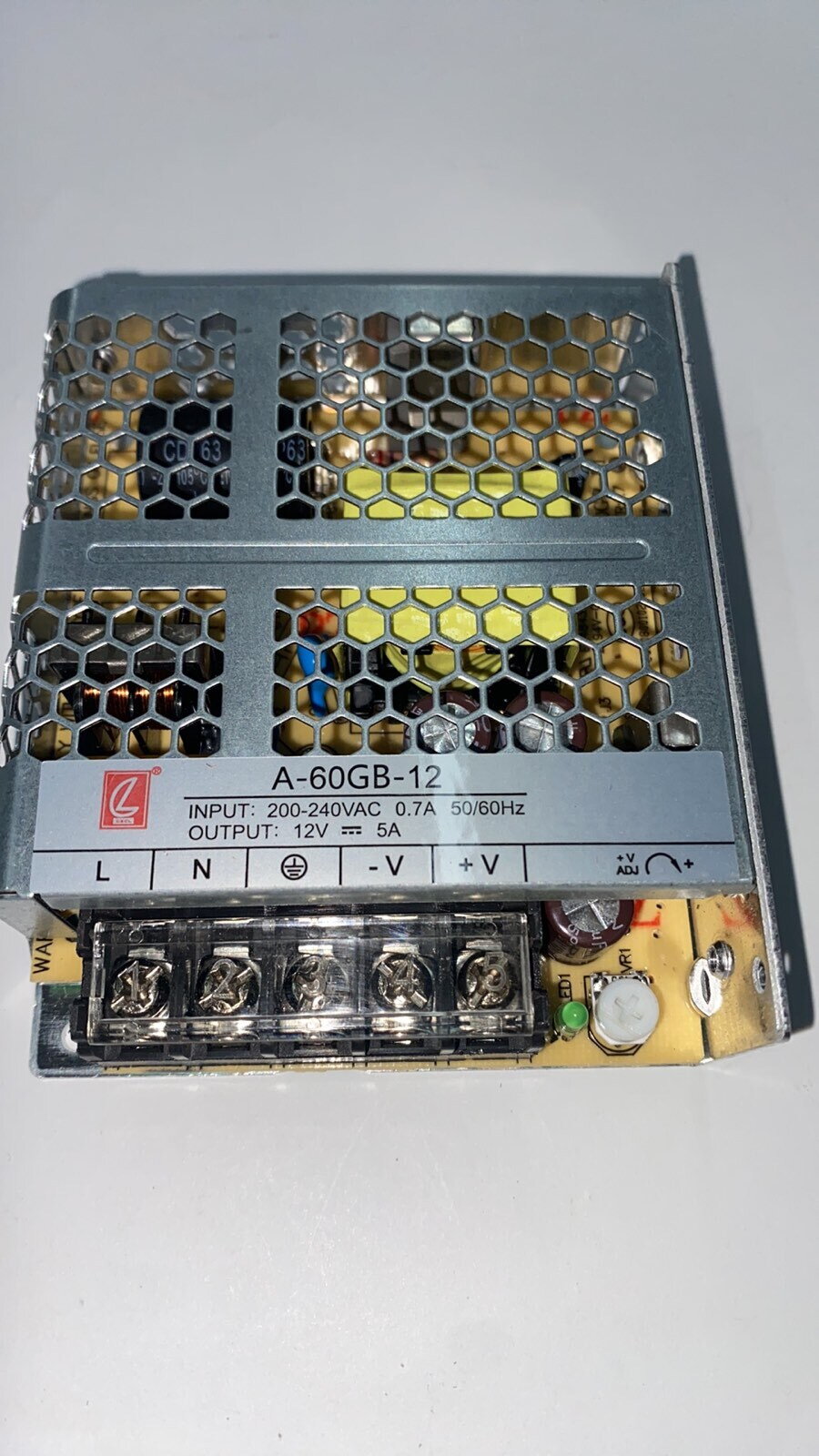

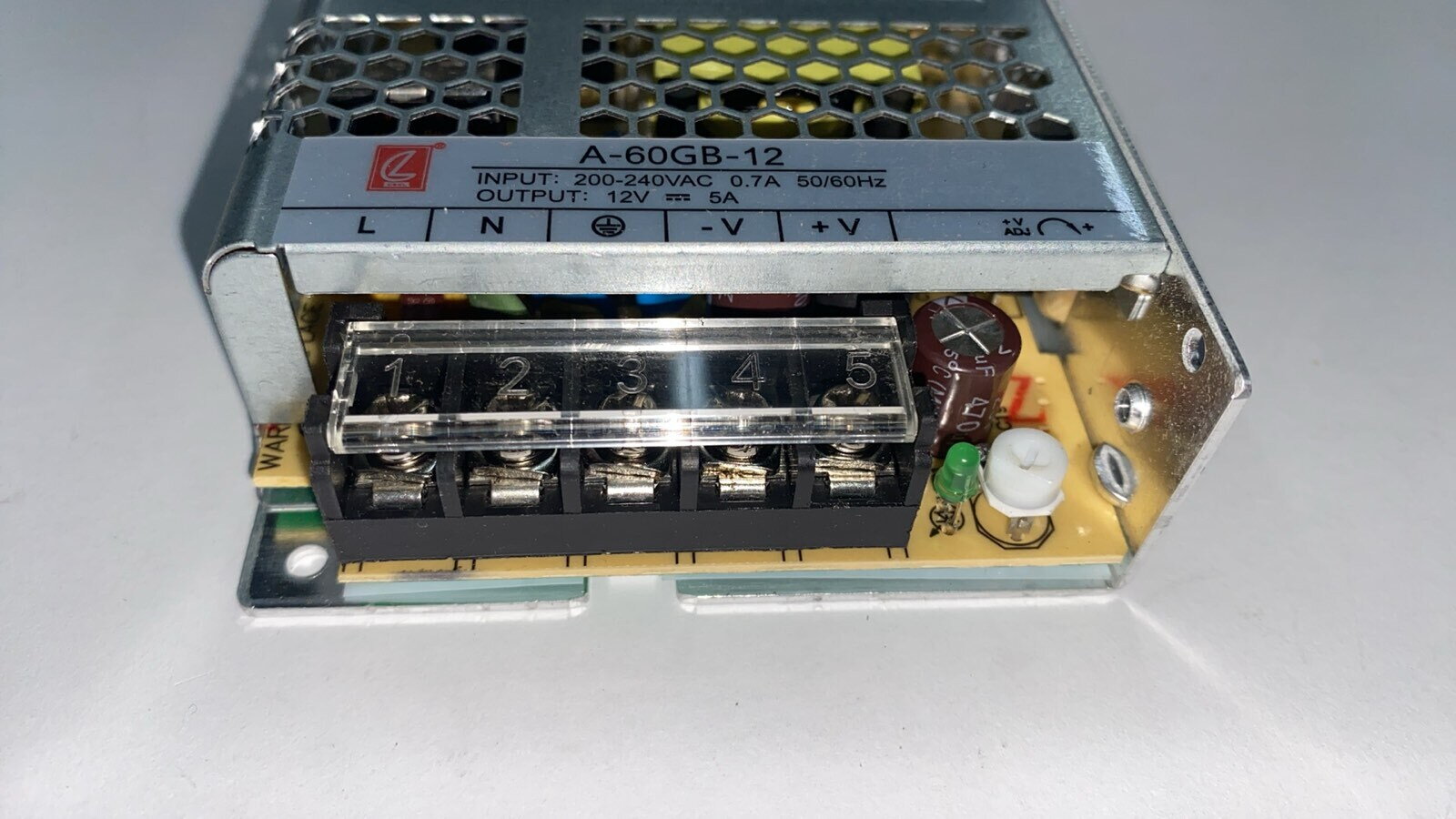

Підключення через клеми
Для підключення передбачені гвинтові клеми:

L - фаза змінної мережевої напруги;

N - нейтраль;

⏚ / FG - захисне заземлення;

+V - позитивний вихід постійної напруги;

-V - Негативний вихід постійної напруги.

Перед монтажем необхідно перевірити маркування на корпусі конкретного блока живлення та дотримуватись полярності підключення навантаження.

Для LED-стрічок та відеоспостереження
A-60GB-12 підходить для живлення обладнання, розрахованого на постійну напругу 12 В та струм у межах можливостей джерела.

Основні сфери застосування:

світлодіодні стрічки на 12 В;

камери відеоспостереження із живленням 12 В;

електронні модулі та контролери;

обладнання промислової та побутової автоматизації;

інше низьковольтне обладнання з відповідними параметрами живлення.

Сумісність визначається не тільки напругою, а й споживаним струмом, потужністю, полярністю та вимогами конкретного пристрою.

Основні переваги

вихідна напруга 12 DC;

максимальний вихідний струм 5 А;

потужність 60 Вт;

імпульсна схема перетворення живлення;

перфорований металевий корпус;

гвинтові клеми для підключення;

підстроювальний регулятор вихідної напруги;

підходить для LED-освітлення;

застосовується в системах відеоспостереження та автоматизації.

Технічні характеристики

Характеристика Значення
Модель A-60GB-12
Тип пристрою Імпульсний блок живлення
Конструкція корпусу Перфорований металевий
Вхідна напруга AC 200-240 В
Частота мережі 50/60 Гц
Вхідний струм 0,7 А, згідно з вихідними даними
Вихідна напруга 12 В DC
Вихідний струм До 5 А
Вихідна потужність 60 Вт
Регулювання напруги +V ADJ
Вхідні клеми L, N, захисне заземлення
Вихідні клеми +V, -V
Основне призначення LED-стрічки, відеоспостереження, автоматизація, низьковольтна електроніка

Важливо перед покупкою та підключенням

Переконайтеся, що обладнання розраховане на 12 В живлення постійного струму, а його сумарна потужність не перевищує 60 Вт.

Блок живлення має відкриті мережеві клеми. Підключення до електромережі повинне виконуватися при вимкненому живленні з дотриманням вимог електробезпеки. Після підключення клеми необхідно захистити від випадкового дотику, а корпус встановити у відповідному місці. За відсутності досвіду роботи з напругою рекомендується звернутися до кваліфікованого фахівця.
