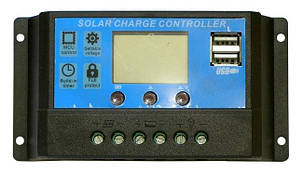

Контролер заряду CM20K-20A 12/24В 20А USB, фото 2
Контролер заряду CM20K-20A 12/24В 20А USB, фото 2
Контролер заряду CM20K-20A 12/24В 20А USB, фото 2
Опис
Характеристики
Інформація для замовлення

Контролер CM20K-20A призначений для роботи в складі сонячних електростанцій. Він дозволяє контролювати процеси заряду і розряду АКБ, входить до складу системи сонячної електростанції. Він виконаний на базі ШІМ-технології з інтелектуальним алгоритмом заряду АКБ. Контролер автоматично визначає напругу роботи системи при підключенні АКБ - 12В або 24В. Контролер оснащений ЖК-дисплеєм для відображення стану роботи та налаштування параметрів роботи. Перемикання між меню і зміни параметрів виробляються з допомогою двох кнопок. Контролер має захист від перевантажень і короткого замикання в ланцюзі навантаження, від перезарядки і глибокого розряду АКБ, переполюсовки полярності підключення АКБ. Також контролер оснащений таймером для управління живленням навантаження. Він дозволяє вибрати режим цілодобової роботи, роботи тільки вночі, або роботи на встановлену кількість годин починаючи з заходу Сонця. Контролер розрахований на роботу з струмами заряду/розряду до 20А. У контролері вбудований датчик температури, з допомогою якого в процесі заряду АКБ проводиться температурна компенсація подається на АКБ напруги. Важливою особливістю контролера є можливість вибору одного з трьох типів використовуваних акумуляторів - GEL / SLA (обраний за замовчуванням) / Flooded (заливні). Ще одна родзинка цієї моделі - наявність двох роз'ємів USB для зарядки мобільних гаджетів (смартфон, планшет і подібні).

Технічні характеристики:

  • Тип контролера - PWM;
  • Режим заряду АКБ - інтелектуальний ШІМ алгоритм;
  • Індикація режимів і параметрів роботи - РК;
  • Кнопок управління - три;
  • Роз'єми для зарядки мобільних гаджетів - 2 * USB;
  • Номінальна напруга - 12В або 24В (автовизначення);
  • Номінальний струм зарядки - 20А;
  • Номінальний струм навантаження - 20А;
  • Максимальна напруга, що подається з сонячних панелей - 50В;
  • Власне споживання - < 10мА;
  • Вноситься падіння напруги - <0.2 В;
  • Напруга відключення навантаження - 10.7 В / 21.4 В *;
  • Напруга відновлення живлення навантаження - 12.6 В / 25.2 У *;
  • Напруга підтримує заряду АКБ - 13.7 В / 27.4 В *;
  • Максимальний перетин проводів, що підключаються - 6мм2;
  • Компенсація температури, при 25°С - -4мВ/°С (12В) / -8мВ/ °С (24В);
  • Діапазон робочих температур -35...+60ºС;
  • Допустима вологість - 10...90%, без утворення конденсату;
  • Вага нетто - 150 г;
  • Габарити - 150х78х35 мм;
  • Колір корпусу - чорний;
  • Монтаж - на вертикальну площину.

* - наведено заводське значення, задане за замовчуванням, параметр може бути настроєм користувачем самостійно.

РК-дисплей дозволяє відображати 6 підменю для налаштування параметрів роботи контролера, які вибираються послідовним перемиканням нижній функціональної кнопки:

1) основне підменю відображення стану контролера;
2) підменю регулювання напруги підтримує заряду АКБ;
3) підменю регулювання напруги на АКБ, при досягненні якого поновлюється подача живлення на навантаження;
4) підменю регулювання напруги розряду АКБ, при якому живлення навантаження відключається до наступної зарядки АКБ;
5) підменю установки таймера роботи навантаження;
6) підменю відображення обраного зміни типу АКБ.

Переключения между подменю происходят при нажатии кнопки "MENU". Для регулировки параметров в подменю необходимо ещё раз нажать "MENU" и с помощью кнопок "UP" или "DOWN" произвести подстройку значения. После установки необходимого значения длительно нажать "MENU". При длительном нажатии кнопки "DOWN" значение параметра вернётся к заводскому. Находясь в основном подменю нажатием кнопки "DOWN" можно подключать или отключать нагрузку вручную.


Порядок подключения солнечной батареи, АКБ и нагрузки:
1) Подключите "+" и "-" АКБ к соответствующим клеммам контроллера.
2) Подключите "+" и "-" фотомодулей к соответствующим клеммам контроллера.
3) Подключите "+" и "-" нагрузки к соответствующим клеммам контроллера.

Порядок отключения от контроллера строго обратный!

Комплект поставки:

  • Контроллер заряда CM20K-20A;
  • Руководство пользователя.


ВНИМАНИЕ !!!

Пожалуйста, проверьте напряжение солнечных батарей, аккумулятора и нагрузки перед соединением!
Следите за соблюдением полярности!
Сначала подключите к контроллеру аккумулятор, а только потом солнечную батарею!
Не отключайте от контроллера аккумулятор с подключенной солнечной батареей!  Сначала отключите от контроллера солнечную батарею, а только потом аккумулятор!  В противном случае из-за броска напряжения Вы выведите из строя контроллер!




Основні
Країна виробникКитай
Індикатор рівня зарядуТак
Напруга живлення12 В
Температурна компенсаціяТак
Користувацькі характеристики
ТипШІМ (PWM)-контролери
