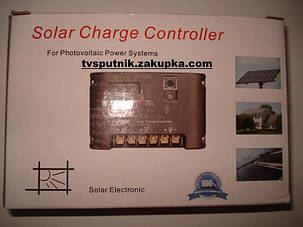

PWM контролер заряду АБ 40I (KT1240) 12/24В, фото 2
PWM контролер заряду АБ 40I (KT1240) 12/24В, фото 2
PWM контролер заряду АБ 40I (KT1240) 12/24В, фото 2
PWM контролер заряду АБ 40I (KT1240) 12/24В, фото 3
Опис
Характеристики
Інформація для замовлення

Контролер заряду акумуляторної батареї 40I (KT1240) 12/24В - Контролер ШІМ, розрахований на роботу з сонячними панелями потужністю до 480Вт (12В) або до 960Вт (24В) і з АБ декількох типів. Контролер призначений для роботи в автономних системах, які передбачають роботу у відсутності сонячної активності, наприклад системі нічного освітлення (і такого функціонального призначення), і має функції управління роботи по таймеру і сонячної активності. Напруга системи (12 або 24 В) вибирається контролером автоматично на основі вимірювання напруги підключених акумуляторів. Напруга підключаються до контролера сонячних батарей повинно бути одно напрузі підключеного акумулятора (тобто не можна, наприклад, використовувати сонячну батарею з напругою 24 В для зарядки акумулятора 12 В). Завдяки вбудованій автоматиці контролер простий в управлінні і експлуатації. Світлодіодна індикація інформує про стан АБ, роботі сонячної панелі, стан навантаження на виході (перевантаження, КЗ, робота в межах допустимої потужності). У контролері передбачена захист від неправильної полярності зв'язків АБ і СП. Для ефективного відводу тепла в режимах максимальних навантажень задня стінка контролера оснащена радіатором.



Особливості:

  • "Електронний" запобіжник - захист від перегріву, перевантаження по потужності навантаження, глибокого розряду АБ, КЗ по виходу;
  • Захист від переполюсовки полятности підключень АБ і СП;
  • Застосування мікропроцесора для забезпечення необхідної точності параметрів;
  • Автоматичне визначення напруги системи (12 або 24В);
  • Широтно-імпульсна послідовна модуляція струму заряду і визначення ступеня заряду АБ;
  • 4 етапу заряду АБ;
  • Автоматичне підключення навантаження при заряді АБ залежно від вибраного режиму роботи.

Електронний захист:

  • Захист від КЗ в ланцюгах навантаження і сонячної панелі;
  • Захист від перевантаження в ланцюгах сонячної панелі і навантаження;
  • Захист від неправильної полярності підключення сонячної панелі, АБ;
  • Запобігання розряду АБ через СБ в нічний час (зворотний струм);
  • Відключення при високих напругах по входу;
  • Відключення навантаження при розряді АБ нижче допустимого;
  • Захист від перезарядження АБ.



Технічні характеристики:



  • Тип контролера - ШІМ;
  • Алгоритм заряду АБ - у чотири етапи;
  • Кількість попередніх режимів роботи - 18;
  • Номінальна напруга - 12В або 24В (автовизначення);
  • Номінальний струм зарядки - 40А;
  • Номінальний струм навантаження - 40А;
  • Власне споживання - < 10мА;
  • Падіння напруги в ланцюзі заряду - " 0.2 В;
  • Падіння напруги в ланцюзі навантаження - " 0.25 В;
  • Перехід з денного на нічний режим і навпаки при напрузі - 8В;
  • Затримка переходу на денний режим - 10 секунд;
  • Затримка переходу на нічний режим - 1 хвилина;
  • Напруга на стадії вирівнювання заряду - 14.8 В (12В) / 29.6 В (14С);
  • Напруга на стадії накопичення заряду - 14.5 В / 29В;
  • Напруга на стадії ШІМ-заряд - 14.2 У;
  • Напруга на стадії підтримки заряду - 13.8 В / 27.6 В;
  • Напруга повторного заряду - 13В / 26В;
  • Напруга відновлення подачі живлення на навантаження - 12.6 В / У 25.2;
  • Напруга примусового відключення навантаження - 11.2 В / 22.4 В;
  • Максимальний перетин проводів, що підключаються - 10мм2 (з додатковим клемником - і більшого перерізу);
  • Компенсація параметрів заряду від температури - не передбачено;
  • Діапазон робочих температур -35...+55ºС;
  • Допустима вологість - 10...90% (без конденсації);
  • Вага нетто - 225г;
  • Габарити - 140х95х38мм;
  • Колір корпусу - чорний;
  • Монтаж - на вертикальну площину.





Порядок підключення до контролера сонячної панелі, АБ, навантаження:
1) У першу чергу підключіть "+" і "-" АБ до відповідних клем контролера. При цьому на індикаторі загориться цифра "1" якщо напруга на АБ 12В, цифра "2" - 24В.

2) Потім підключіть "+" і "-" сонячної панелі до відповідних клем контролера.
3) Тепер можете підключити "+" і "-" навантаження до відповідних клем контролера. Якщо при цьому індикатор стану АБ "BAT" горить червоним світлом, що означає що АБ розряджена, то спочатку потрібно провести її зарядку до необхідного рівня. 4) Для перевірки правильності зв'язків компонентів системи і готовності до роботи вцілому вибирайте режими "d", "S", "H".
Для вибору режиму роботи контролера натисніть кнопку керування на більш ніж 3 секунди. При вході контролера в режим налаштування загоряється індикатор. Вибір необхідного режиму здійснюється послідовним короткочасним натисканням кнопки управління. Після здійснення вибору режиму роботи з затримкою по часу контролер перейде у вибраний режим роботи. Таблиця режимів роботи контролера розписана в інструкції з експлуатації. Зупинимося докладніше на можливих режимах роботи контролера:

  1. На індикаторі "0" - режим використовується тільки для заряду АБ, у даному режимі харчування на навантаження не надходить.
  2. На індикаторі цифри "1-3." - режими роботи нічного освітлення після заходу Сонця. На заході, як тільки після закінчення однієї хвилини напруга від сонячної панелі не перевищує 8В починає подаватися харчування на навантаження. Час роботи навантаження вибирається від 1 до 13 годин (при виборі 10-13 на індикаторі видно один розряд з точкою). Після закінчення часу таймера харчування від навантаження відключається.
  3. На індикаторі символ "L" - режим нічного освітлення "від заходу до світанку". На заході, як тільки після закінчення однієї хвилини напруга від сонячної панелі не перевищує 8В починає подаватися харчування на навантаження. Аналогічно на світанку, як тільки в плині 10 секунд напруга від сонячної панелі перевищує 8В живлення навантаження відключається.
  4. На індикаторі символ "C" - режим системний. Харчування на навантаження підключено до тих пір, поки не настане розряд АБ до напруга 11.2 Ст.
  5. На індикаторі символ "H" - режим ручного підключення навантаження.
  6. На індикаторі символ "d" - режим відладки. Робота контролера в цьому режиму аналогічна режиму "від заходу до світанку", тільки без часових затримок.

  Розшифровка відображуваних світлодіодними індикаторами станів роботи підключеного обладнання:
Індикатор режимів заряду АБ (лівий): Швидко блимає світло - стадія вирівнювання заряду. Безперервний світло - стадія накопичення заряду. Повільно блимає світло - стадія ШІМ заряду. Індикатор не горить - зарядки не відбувається, стадія підтримки заряду.
Індикатор стану АБ (середній):
Непрерывный зелёный свет говорит о том, что произведена полная зарядка АБ. Мигающий зелёный свет сигнализирует о перезаряде АБ. Жёлтый свет - средняя степень заряда АБ. Непрерывный красный свет сигнализирует о низком уровне заряда АБ и низком значении напряжения на АБ.
Мигающий красный свет индикатора говорит о том, что АБ разряжена до критического уровня.
Индикатор нагрузки "лампочка"
Непрерывное красное свечение индицирует то, что подключенная нагрузка не превышает допустимой по мощности и система работает в штатном режиме.
Повільно миготливе червоне світло повідомляє про перевищення допустимої потужності навантаження. Часто миготливе червоне світло відображає стан "КЗ" з боку навантаження.
  ВНИМАНИЕ !!! При перегрузке по мощности или КЗ выходы контроллера отключаются на некоторое время и по истечении его происходит попытка повторного запуска. Если после этого контроллер не работает в штатном режиме, то для полноценного возобновления работы системы отсоедините всё оборудование в порядке, обратном порядку подключения, проверьте всё ли в порядке, и проведите повторное переподключение. Если все параметры в норме, то контроллер возобновит работу в штатном режиме. В случае разряда АБ ниже допустимого уровня и отсутствии Солнца система включится только после заряда АБ. В случае повторного отключения системы проверьте исправность всех компонентов системы! Также  проверьте напряжение солнечных батарей, аккумулятора и нагрузки перед соединением! Обратите внимание на соблюдение полярности подключений! Всегда соблюдайте очерёдность порядка подключений и отключений:  сначала подключите к контроллеру аккумулятор, а только потом солнечную батарею! Не отключайте от контроллера аккумулятор с подключенной солнечной батареей!!! Сначала отключите от контроллера солнечную батарею, а только потом аккумулятор! В іншому випадку з-за кидка напруги Ви можете вивести з ладу контролер!


Комплект поставки:

  • Контролер заряду АБ для енергосистем на сонячних батареях;
  • Керівництво користувача.

Основні
Країна виробникКитай
Індикатор рівня зарядуТак
Виробник BAT
