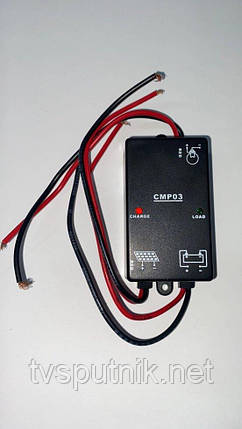

Контролер заряду акумуляторної батареї CMP-03 3 А 12 V S — ШІМ-контролер, розрахований на роботу в автономних системах нічного освітлення і ним подібне. Контролер призначений для роботи із сонячними панелями потужністю до 30 Вт і напругою 12 В. Контролер обладнаний індикаторами заряду АБ "CHARGE" і під'єднання навантаження "LOAD". У контролері закладена функція температурної компенсації під час заряджання АБ. Принцип роботи контролера дуже простий. Поки світить Сонце, сонячна панель заряджає АБ і навантаження вимкнене. Під час настання сутінку сонячна панель перестає давати напругу та струм на заряджання АБ. У контролері закладено механізм контролю надходження напруги/струм від сонячної панелі. Щойно значення віддаваної напруги/току проходить порожеве значення, контролер автоматично вмикає живлення на навантаження (запобігає, що це нічне освітлення).
Вимкнення живлення навантаження відбувається автоматично за закладеними алгоритмами:
1) Автоматичне вимкнення навантаження відбувається, якщо АБ розряджена (ступінь розряду досягла порогового значення, цей параметр відстежується автоматично).
2) Якщо АБ ще не повністю розряджена, автоматичне вимкнення навантаження відбувається з настанням світанку та контролер переходить у режим заряджання АБ.

Технічні характеристики:
Тип контролера — ШІМ;
Номінальна напруга — 12 В;
Максимальний струм заряджання — 3 А;
Максимальний струм навантаження — 3 А;
Напруга вимкнення навантаження — 10.6 В;
Напруга відновлення живлення навантаження — 12.0 В;
Напруга вимкнення заряду АБ — 14.0 В;
Компенсація температури за 25 °C — -3 мВ/°С;
Діапазон робочих температур — -10...+40oС;
Допустима вологість — 10...90% (без конденсації);
Вага нетто — 35 г;
Габарити — 65х38х20мм;
Колір корпусу — чорний;
Монтаж — на вертикальну або горизонтальну площину.

Під'єднання до контролера сонячної панелі, АБ, навантаження інтуїтивно зрозуміле та не має становити труднощів.
Порядок під'єднання до контролера сонячної панелі, АБ, навантаження і запуску його роботи:
1) Насамперед під'єднайте "+" і "-" АБ до відповідних клем контролера.
2) Потім приєднайте "+" і "-" сонячної панелі до відповідних клем контролера.
3) Тепер можете під'єднати "+" і "-" навантаження до відповідних клем контролера.

УВАГА!!! У разі розряджання АБ нижче допустимого рівня і браку сонячної погоди система увімкнеться тільки після заряджання АБ. Зверніть увагу на дотримання полярності під'єднань! Завжди дотримуйтеся сутінку порядку під'єднань і вимкнень: спочатку під'єднайте до контролера акумулятор, а тільки потім сонячну батарею! Не вимикайте від контролера акумулятор із під'єднаною сонячною батареєю!!! Спочатку вимкніть від контролера сонячну батарею, а тільки потім акумулятор! Інакше через кидку напруги Ви можете вивести з ладу контролер!

Комплект постачання:
Контролер заряду АБ для енергосистем на сонячних батареях.
