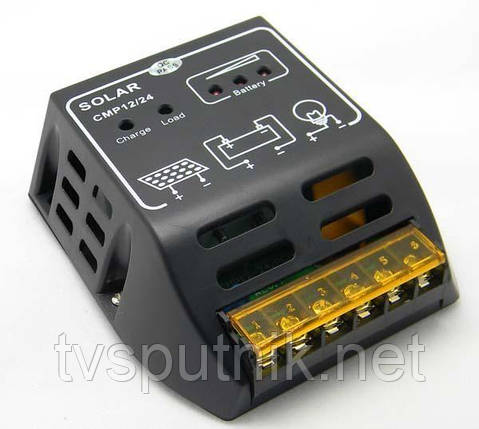

Контролер заряду CMP12 типовий представник класу ШІМ-контролерів і призначений для керування режимами заряду та розряджання акумуляторних батарей у складі сонячної батареї. Контролер не вимагає обслуговування, забезпечує захист від перевантажень і короткого замикання, від перезаряджання та перерозряджання акумулятора, неправильної полярності під'єднання сонячної батареї, акумуляторної батареї та навантаження, має світлодіодну індикацію станів роботи та електронний запобіжник. Залежно від напруги АКБ, контролер регулюватиме струм заряджання та подаватиме/вимикатиме живлення навантаження. Контролер автоматично підлаштовується під АБ з напругою 12 В або 24 В. Контролер CMP12 призначений для роботи тільки з автономними системами та може автоматично керувати системою сонячної панелі й АБ з потужністю не більш ніж 120 Вт (12 В) або 240 Вт (24В).

Функції контролера:
Підтримує напругу АБ;
Запобігає АБ від перезарядження;
Запобігає АБ від глибокого розрядження;
Захист АБ від розряду через сонячну панель (нічій, наприклад).
Світлова індикація:
Три червоні світлодіоди вказують на напругу акумулятора. Чим більша кількість світлодіодів горить — тим вища напруга АБ.
Один зелений світлодіод вказує на статус заряду АБ. Він горить, якщо акумулятори повністю заряджені, блимає під час процесу заряду та гасне, коли заряджання припинене.
За низької напруги АБ горить один або 2 червоні світлодіоди. Тоді подавання струму навантаження не здійснюється. Подавання струму відновлюється після досягнення акумуляторами напруги 11.8 В.

Технічні характеристики:

Тип контролера — ШІМ;
Номінальна напруга — 12 В або 24 В (автопереділення);
Номінальний струм заряджання — 10 А;
Номінальний струм навантаження — 10 А;
Напруга вимкнення навантаження — 10.8 В або 21.6 В;
Напруга відновлення живлення навантаження — 11.8 В або 23.6 В;
Напруга вимкнення заряду АБ — 14 В або 28 В;
Колір корпусу — чорний;
Монтаж — на вертикальну або горизонтальну площину;
Діапазон робочих температур — -20...+60 oС;
Вага нетто — 120 г;
Габарити — 101х95х35 мм.
Під'єднання сонячної панелі, АБ, навантаження проілюстроване на малюнку:

Зверніть увагу на зображення:

1) Під'єднайте "+" і "-" АБ до відповідних клем контролера (No 3, 4 зліва). У разі успішного під'єднання індикатор "Load" один раз мине й почне світитися за 30 секунд.
2) Під'єднайте "+" і "-" фотомодулей до відповідних клем контролера (No 1, 2 зліва).
3) Під'єднайте "+" і "-" навантаження до відповідних клем контролера (No 5, 6 зліва).

Комплект постачання:
Контролер заряду 12 В/24 В 10 А для енергосистем на сонячних батареях CMP12;
Інструкція користувача.

УВАГА!!!

Будь ласка, перевірте напругу сонячних батарей, акумулятора та навантаження перед з'єднанням!
Слідкуйте за дотриманням полярності!
Спочатку під'єднайте до контролера акумулятор, а тільки потім сонячну батарею!
Не вимикайте від контролера акумулятор із під'єднаною сонячною батареєю!
Спочатку вимкніть від контролера сонячну батарею, а тільки потім акумулятор!
Інакше через кидку напруги Ви можете вивести з ладу контролер!
