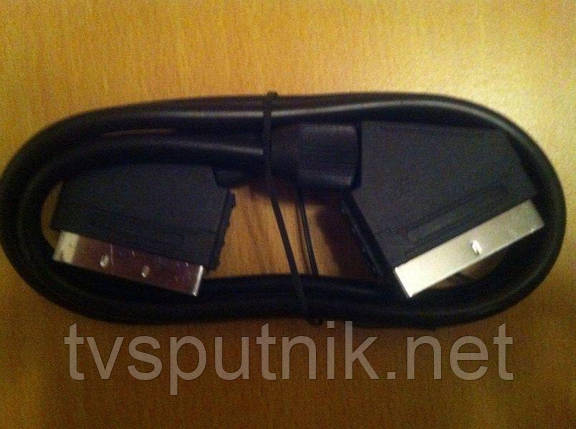

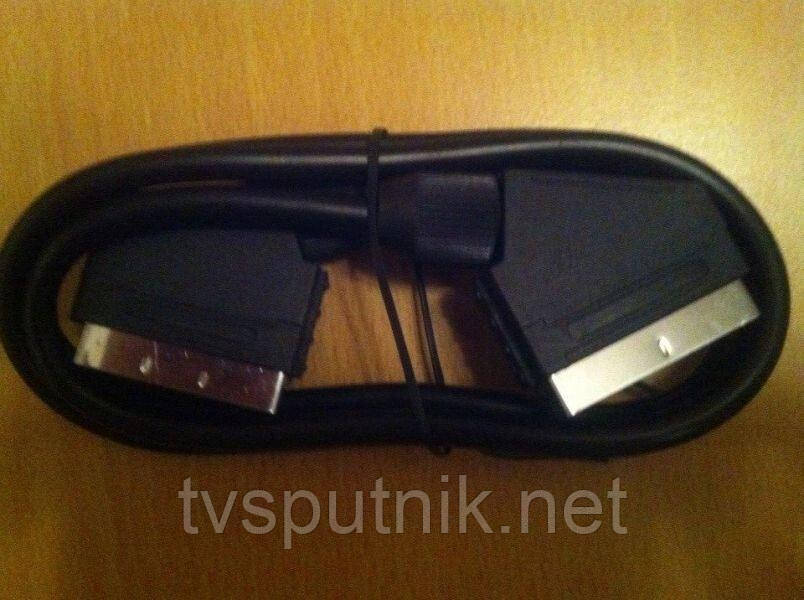

Шнур SCART-SCART, відомий також як "Європа-Європа", призначений для підключення джерела сигналу (наприклад супутниковий ресивер або DVD-плеєр) з пристроєм (наприклад, телевізор) оснащених інтерфейсними роз'ємами SCART. Шнур довжиною 1.2 м і має повну по 21-му контакту розпаювання. Шнур може бути використаний для передачі відеосигналів і звукового супроводу, таких як моно або стерео звуку, композитного відеосигналу, відеосигналу по стандарту RGB, для передачі компонентного відеосигналу, а також сигналів керування телевізором (перехід на необхідний відеовхід при появи сигналів по ньому, наприклад). Якість відеосигналу в режимі RGB або компонентному YUV істотно вище в порівнянні з композитним відеосигналом RCA.

Характеристики:
Довжина - 1.2 м;
Розпаювання - повна, 21 контакт;
Можливість передачі RGB - є;
Можливість передачі компонентного відео YUV - є;
Діаметр зовнішньої ізоляції - 6.80 мм;
Колір ізоляції - чорний

Розпаювання шнура SCART

Схема розпаювання уніфікованого європейського роз'єму SCART. Задумувався він як універсальний коннектор для полегшення підключення відеомагнітофона до телевізора. За цією концепцією стояв концерн Philips, французи зобов'язали наявність гнізда SCART майже по всій європейській аудіо-відеотехніки. Як влаштований евроконнектор ми розглянемо далі.

Призначення контактів роз'єму SCART

1. Лінійний аудіовихід, правий канал стереосигналу або моносигнал.
2. Лінійний аудіовхід,правий канал стереосигналу або моносигнал.
3. Лінійний аудіовихід, лівий канал.
4. Маса для аудіоканалів.
5. Маса для сигналу Blue (RGB).
6. Лінійний аудіовхід, лівий канал.
7. Вхід сигналу Blue (RGB).
8. Сигнал перемикання TV/Video.
9. Маса для сигналу Green (RGB).
10. Лінія D2B інформаційного сигналу (інвертований варіант).
11. Вхід сигналу Green (RGB).
12. Лінія D2B інформаційного сигналу.
13. Маса для сигналу Red (RGB).
14. Відключення відеосигналів, маса для D2B.
15. Вхід сигналу Red (РСВ)/вхід-вихід складової сигналу кольоровості S-Video.
16. Сигнал перемикання входу на RGB.
17. Маса для композитного сигналу.
18. Маса для сигналу перемикання входу на RGB.
19. Вихід композитного відеосигналу/вхід-вихід складової яскравості сигналу S-Video.
20. Вхід композитного відеосигналу.

Шнур з'єднувальний SCART-SCART для підключення аудіо-відео апаратури
