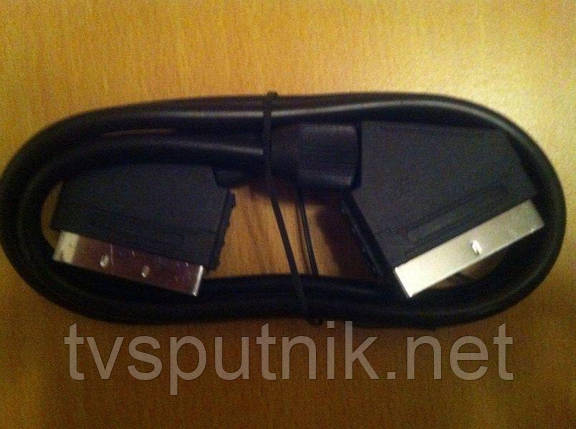

Шнур SCART-SCART, известный также как "Европа-Европа", предназначен для соединения источника сигнала (например спутниковый ресивер или DVD-плеер) с устройством воспроизведения (например телевизор) оснащённых интерфейсными разъёмами SCART. Шнур длиной 1.8м и имеет полную по 21-му контакту распайку. Шнур может быть использован для передачи видеосигналов и звукового сопровождения, таких как моно или стерео звука, композитного видеосигнала, видеосигнала по стандарту RGB, для передачи компонентного видеосигнала, а также сигналов управления телевизором (переход на требуемый видеовход при появления сигналов по нему, например). Качество видеосигнала в режиме RGB или компонентном YUV существенно выше по сравнению с композитным видеосигналом RCA.

Характеристики:

• Длина - 1.8м;
• Распайка - полная, 21 контакт;
• Возможность передачи RGB - есть;
• Возможность передачи компонентного видео YUV - есть;
• Діаметр зовнішньої ізоляції - 6.80 мм;
• Колір ізоляції - чорний.Розпаювання шнура SCART

Схема розпаювання уніфікованого європейського роз'єму SCART. Задумувався він як універсальний коннектор для полегшення підключення відеомагнітофона до телевізора. За цією концепцією стояв концерн Philips, французи зобов'язали наявність гнізда SCART майже по всій європейській аудіо-відеотехніки. Як влаштований евроконнектор ми розглянемо далі.

Призначення контактів роз'єму SCART

1. Линейный аудиовыход, правый канал стереосигнала или моносигнал.
2. Линейный аудиовход,правый канал стереосигнала или моносигнал.
3. Линейный аудиовыход, левый канал.
4. Масса для аудиоканалов.
5. Масса для сигнала Blue (RGB).
6. Линейный аудиовход, левый канал.
7. Вход сигнала Blue (RGB).
8. Сигнал переключения TV/Video.
9. Масса для сигнала Green (RGB).
10. Линия D2B информационного сигнала (инвертированный вариант).
11. Вход сигнала Green (RGB).
12. Линия D2B информационного сигнала.
13. Масса для сигнала Red (RGB).
14. Отключение видеосигналов, масса для D2B.
15. Вхід сигналу Red (РСВ)/вхід-вихід складової сигналу кольоровості S-Video.
16. Сигнал перемикання входу на RGB.
17. Маса для композитного сигналу.
18. Маса для сигналу перемикання входу на RGB.
19. Вихід композитного відеосигналу/вхід-вихід складової яскравості сигналу S-Video.
20. Вхід композитного відеосигналу.

Шнур з'єднувальний SCART-SCART для підключення аудіо-відео апаратури
