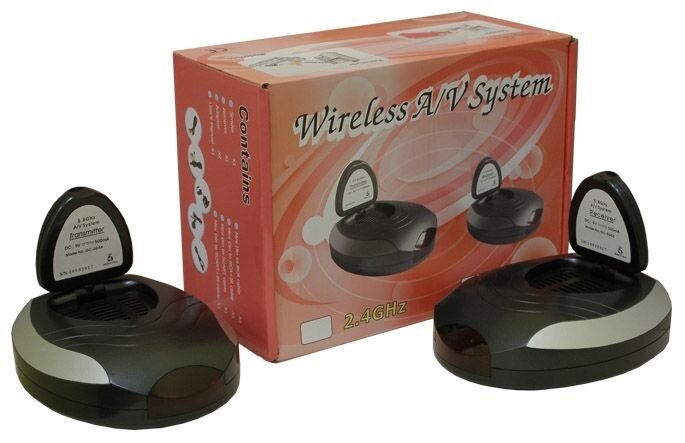

Відеосендер 5G8A поєднує в собі Video Sender і радіоподовжувач інфрачервоного ДК. Відеосендер забезпечує передавання зображення і звуку (стерео), компактний, не вимагає приєднання зовнішніх антен для передавання сигналів. Комплект складається з передавача та приймача, до джерела сигналу та ТВ-приймач відеосендер під'єднується роз'ємами RCA. На задніх стінках передавача та приймача розміщений набір dip-перемикачів для вибору одного з восьми частотних каналів, на якому здійснюватиметься передавання (критерій вибору каналу — найкраща якість передавання без перешкод на зображенні та по звуку). На відкритому просторі потужності передавача вистачає, щоб здійснити передавання сигналу на 50-60 метрів, всередині приміщень дальність передавання зазвичай знижується і залежить від матеріалів стін, перекриттів, місця розташування.

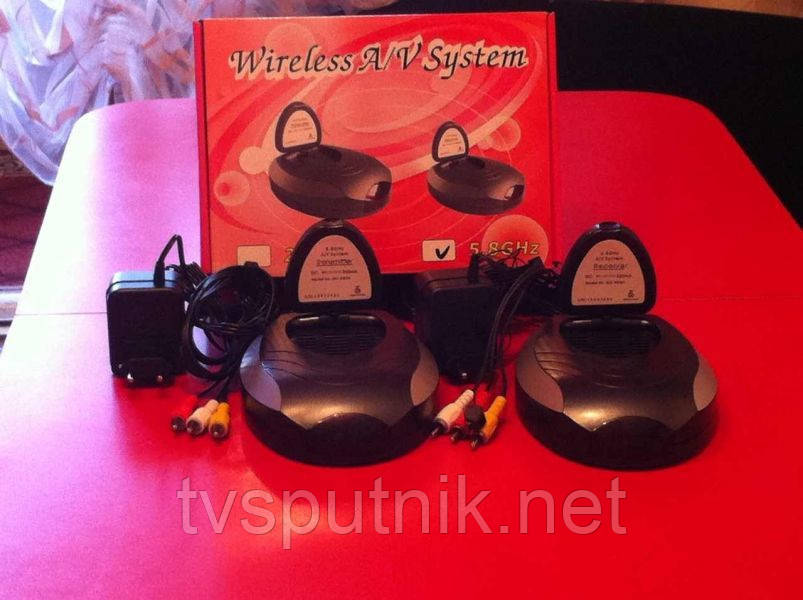

За допомогою AV-sender 5G8A можна без використання дротів передати на відстань до 60 метрів зображення й стереозвук від супутникового ресивера, відеореєстратора (DVR), відеокамери та подібних пристроїв до монітора або телевізора, водночас канал передавання команд керування дає змогу віддалено керувати джерелом сигналу. До комплекту входять приймач (помічений буквою R) і передавач (помічений буквою T). Пристрій має два діапазони роботи: - діапазон 5.8 ГГц для передавання зображення та стереозвуку; - діапазон 433 МГц для передавання команд керування. Передавання зображення і звуку відбувається на одному з восьми можливих каналів. Вибір каналу відбувається за допомогою DIP-перемикачів із тильного боку приймача та передавача, їх параметри мають бути ідентичні. Для роботи пристрою не потрібне під'єднання зовнішніх антен — антени вбудовані, підіймаються над корпусом і мають можливість повороту в різних підпрвішеннях. Під час інсталяції можна буде підібрати місце, положення та напрямок повороту антен приймача та передавача для досягнення найкращої якості роботи пристрою. Під'єднання до AV-роз'ємів джерела сигналу та пристрою зображення здійснюється за допомогою кабелів із комплекту з RCA роз'ємами. Для якісного керування джерелом сигналу, що під'єднується до передавача кабелю, передбачений виносний випромінювач. Фотоприймач для сигналів пульта ДК вбудований у корпус приймача навпроти червоного вікна. Живлення приймача та передавача здійснюється від зовнішніх блоків живлення напругою 9 В. Також для вмикання/вимикання приймача та передавача з тильної сторони корпусу передбачений вимикач.  Дальність передавання на 60 метрів може бути доступна на відкритому ландшафті без перешкод на шляху проходження ВЧ сигналу та радіопопереднього передавання. У приміщеннях дальність передавання падає і зазвичай не перевищує 20-30 метрів. Таке обмеження виникає через істотну сухість корисного сигналу під час проходження конструкції будинків (стін, перекриттів). Також передавання сигналу можуть ускладнити Wi-Fi роутери та точки доступу, правда, кількість моделей, що використовують діапазон 5.8 ГГц, поки невушно та практично скрізь ця модель AV-sender-а працює без проблем, чого не скажеш про AV-sender-ах діапазону 2.4 ГГц. Технічні характеристики:   Передавач:

• Рівень випромінювання — 17 дБ/м;
• Частота передавання (відео й аудіо) — 5725/5745/5765/5785/5805/5825/5845/5865 МГц;
• Модуляція (відео й аудіо) — FM;
• Частота передавання (керування ПДУ) — 434 МГц;
• Дальність дії в приміщенні — до 20...30 м;
• Дальність дії на відкритому місці — до 50...60 м;
• Рівень відеосигналу на вході — 1 В (ном.);
• Рівень аудіосигналу на вході — 1 В (ном.);
• Роз'єми для під'єднання до джерела AV сигналу — RCA;
• Живлення — 9 В/500 мА;
• Діапазон робочих температур — -10...+60 °C.

Приймач:

• Чутливість -85 дБ/мкВ;
• Частоти приймання (відео й аудіо) — 5725/5745/5765/5785/5805/5825/5845/5865 МГц;
• Рівень відеосигналу на виході — 1 В (ном.);
• Рівень аудіосигналу на виході — 1 В (ном.);
• Роз'єми для під'єднання до телевізора/монітора — RCA;
• Живлення — 9 В/500 мА;
• Діапазон робочих температур — -10...+60 °C.



•
•
