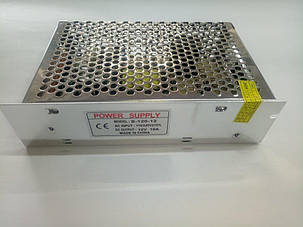

Блок живлення S-120-12 AC-DC імпульсний 12V 10A - це стабілізований імпульсний блок живлення. Особливостями таких імпульсних блоків живлення є: підтримка вихідної напруги на одному рівні, стабілізація напруги за допомогою зворотного зв'язку негативної величини, високий ККД і т. д. Цей модуль часто використовується як джерело живлення для LED стрічки. Також його можна використовувати в різних низьковольтних лініях освітлення, комп'ютерної техніки та інших пристроїв.

Імпульсний блок живлення S-120-12 виконаний в алюмінієвому корпусі і має ступінь захисту IP20. Відповідно до норм європейських країн цей модуль має захист проти твердих частинок розміром більше 12 мм і не має стійкості до впливу вологи. Рекомендується використовувати імпульсний блок живлення в середовищі з низькою вологістю. Також даний блок живлення має захист від: КЗ (короткого замикання) та перевантаження. Максимальна сила струму становить 10 А. Максимальна вихідна потужність становить 120 Вт.

Підключається навантаження та напруга живлення до плати модульного джерела живлення за допомогою затискного клемника.

Призначення контактів клемника:

L, N: мережний провід 220В
GND: «земля»
-V: вихідна напруга живлення -12 В
+V: вихідна напруга живлення +12 В

Налаштувати вихідну напругу можна за допомогою підстроювального резистора. Діапазон вихідної напруги становить від 10 до 14 В постійного струму.

Діапазон вхідної напруги від 85 до 264 В змінного струму. Про наявність вхідної напруги сигналізує світлодіод біля клемника.

Технічні характеристики:

Модель S-120-12
Тип блоку живлення Імпульсний
Ступінь захисту IP20
Вхідна напруга 85... 264 В
Частота 47-63 Гц
Максимальний вихідний струм 10 А
Вихідна напруга 12 В
Максимальна вихідна потужність 120 Вт
Робоча температура -10 ... +60 ° C
Електрична міцність ізоляції
вхід - вихід 3000VAC
вхід - земля 1500VAC
вихід - земля 500VAC
Комплекс захисту від короткого замикання, перевантаження, перенапруги
Тип охолодження пасивне
Діапазони температур роботи -20...+70°C
Розміри блоку живлення 110 х 78 х 37 мм
Вага 217 г
