Контролер заряду EPSOLAR ViewStar VS2024N розрахований на роботу в системах сонячних електростанцій з напругою постійного струму 12В або 24В і дозволяє роботу з струмами до 20А. Напруга 12 або 24В контролером вибирається автоматично при підключенні АБ. Контролер призначений для управління режимами заряду і розряду АБ у складі сонячної електростанції, а також режимами підключення навантаження. Контролер виробляє заряд АБ з ШІМ технології. Заряд АБ виконується в три етапи - етап накопичення (bulk), етап поглинання (boost), етап підтримки (float). Також один раз в місяць, 28 числа, контролер виробляє вирівнюючий заряд (equalize) протягом 120 хвилин. Контролер оснащений графічним РК-дисплеєм і двома індикаторами станів для відображення вироблених операцій та індикації параметрів роботи, а також для можливості проведення користувачем гнучкої настройки параметрів. Органами управління контролера є чотири функціональні кнопки на передній панелі. Функціональність контролера забезпечує високопродуктивний 32-х бітний процесор і 12-бітний АЦП.

Особливістю даної моделі контролера є його можливість роботи не тільки з AGM/GEL/SLA акумуляторами, але і обслуговуваними - режим Flood. Контролер забезпечує чотири режиму етапу заряду АБ і в залежності від кожного етапу і напруги на АБ, контролер буде регулювати струм зарядки, а також у разі настання граничного розряду АБ приймати рішення про подання або відключенні живлення навантаження. У контролері використовується технологія температурної компенсації напруги в режимі заряду АБ. При ніж передбачено два варіанти вимірювання температури - або через вбудований термодатчик, або при підключенні зовнішнього для більш якісного заряду/розряду АБ. Для ефективного відводу тепла і захисту від перегріву самого контролера в ньому використана пасивна система природного охолодження - задня стінка виконана у вигляді пластини-радіатора. Контролер забезпечує захист від перевантажень і короткого замикання в ланцюзі навантаження, від перезарядки і перерозряду АБ, неправильної полярності підключення АБ, запобігання розряду АБ в пасивному нічному режимі. У контролері передбачена можливість підключення до заземлення через мінусовій контакт.


Функціональні особливості контролера:

• Два індикатори станів і графічний РК-дисплей;
• Зручний і зрозумілий інтерфейс;
• Кількість кнопок управління - чотири;
• ШІМ технологія режимів заряду АБ;
• Покрокове зміна параметрів користувачем і гнучке регулювання параметрів заряду і розряду АБ ;
• Захист АБ від розряду через сонячну панель (наприклад, вночі);
• Захист від підключення неправильною полярністю АБ;
• Захист АБ від глибокого розряду (перерозряду);
• Захист від перевантажень і КЗ по виходу;
• Настроюються режими роботи навантаження.

Технічні характеристики:

• Тип контролера - PWM;
• Індикація режимів і параметрів роботи - РК;
• Кнопок управління - чотири;
• Номінальна напруга - 12В або 24В (автовизначення);
• Номінальний струм зарядки - 20А;
• Номінальний струм навантаження - 20А;
• Максимальна напруга, поаваемое з сонячних панелей - 48В;
• Власне споживання - < 13мА;
• Вноситься падіння напруги - <0,16-0,24 В;
• Відключення перенапруги - 16В;
• Максимальна напруга заряду - 15.5 У*;
• Підключення після відключення по високій напрузі - 15В*;
• Напруга вирівнюючого заряду - 14.6 У (GEL/SLA) / 14.8 В (Flood)*;
• Напруга насичує заряду - 14.2 У (GEL)/ 14.4 (SLA)/ 14.6 У (Flood)*;
• Напруга підтримує заряду - 13.8 В*;
• Напруга повторного насиченого циклу заряду - 13.2 У*;
• Напруга повторного підключення після відключення по низькій напрузі - 12.6 В*;
• Напруга попередження повторного підключення після відключення по низькій напрузі - 12.2*;
• Напруга попередження про відключення по низькій напрузі - 12В*;
• Напруга відключення по низькій напрузі - 11.1 У*;
• Допустима напруга розряду - 10.8 В*;
• Напруга переходу в нічний режим - 5В*;
• Напруга переходу в денний режим - 6В*;
• Максимальний перетин проводів, що підключаються - 10мм2;
• Компенсація температури*, щодо номінальних 25°С * - -3мВ/°С/2В (12В);
• Діапазон робочих температур -20...+55ºС;
• Допустима вологість - 10...90%, без утворення конденсату;
• Вага нетто - 400 г;
• Габарити - 162х100х50 мм;
• Колір корпусу - темно-сірий;
• Монтаж - на вертикальну площину, з відступом від перешкод зверху і знизу від 150мм.

* - наведено заводське значення, задане за замовчуванням, може бути змінено користувачем у межах діапазону, наведеному для даного параметра в інструкції.

За допомогою кнопок управління можна переглянути через ЖК-дисплей:

• Напруга і струм приходять з сонячної панелі;
• Напруга і струм на АБ (причому струм може бути зі знаком "плюс" - йде зарядка АБ, зі знаком "мінус" - відбувається розряд АБ);
• Поточну температуру і значення компесационного температурного коефіцієнта;
• Напруга і струм віддаються на навантаження;
• Поточний час і статус стану компонентів системи у відображенні іконками.

Також в меню контролера користувач може налаштувати:

• Поточний час і дату;
• Встановити параметри режимів заряду/розряду АБ;
• Задати режим роботи (по таймеру, по сонячної активності, ручний);
• Встановити межі переходів день/ніч;
• Задати параметри АБ.

Більш докладно і схематично все описано в інструкції з експлуатації.

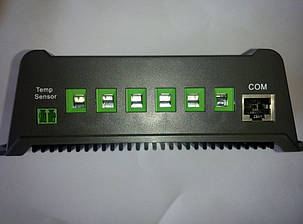

Порядок підключення сонячної панелі, АБ, навантаження:
1) Підключіть "+" і "-" АБ до відповідних клем контролера.
2) Підключіть "+" і "-" фотомодулів до відповідних клем контролера.
3) Підключіть "+" і "-" навантаження до відповідних клем контролера.

Відключення повинно проводиться в строго зворотному порядку! У випадку недотримання порядку можливий вихід з ладу контролера через стрибки напруги!

Комплект поставки:

• Контролер заряду EPSOLAR ViewStar VS2024N;
• Керівництво користувача.
