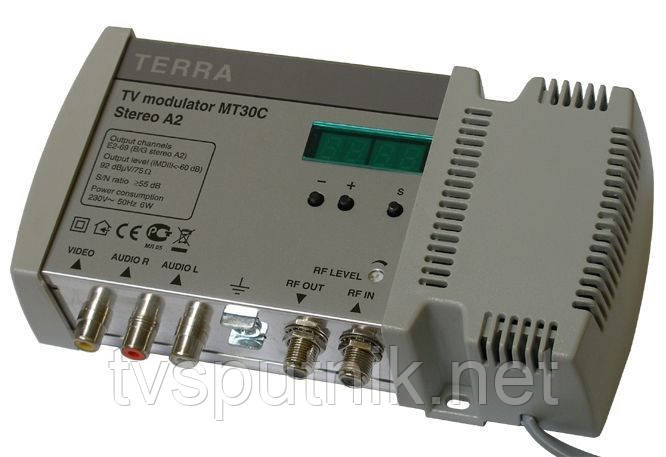

Модулятор Terra MT30C, фото 2
Модулятор Terra MT30C, фото 2
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Телевізійний модулятор Terra MT30C призначений для перенесення сигналу зображення та стереозвуку на будь-який телевізійний канал, що вибирається користувачем (1-69). Номер каналу та частоту піднесущого звуку вибирає і встановлює користувач самостійно. Сфера застосування модулятора — підсумовування у зовнішню ВЧ розподільну телевізійну мережу сигналів від незалежних джерел відео/аудіо джерел — супутникових ресиверів, DVD-плеєрів, відеокамер та інших. Безсумнівна перевага Terra MT30C — це односмугова модуляція, що дає змогу настроювати сусідні модуліатори канал у канал, що дає або передати в одному частотному ресурсі набагато більше каналів, порівнюючи з двосмуговими модуляторами, або дає можливість налаштувати модулятор між двома [N-1] і [N+1] частотними каналами, що принципово неможливо якісно зробити на двосмуговому модуляторі. Варто зазначити, що Terra MT30C один із небагатьох автономних модуляторів дає змогу передавати стереозвук у стандарті "Stereo A2".

Переваги та особливості:
Перебудовний модульатор з однією бічною смугою;
Можливість передавання стереозвуку;
Мікропроцесорне керування;
Енергонезалежна пам'ять;
Синтезатор частоти з кварцовою стабілізацією ФАПЧ частот несних відео та звуку;
Наявність входу для підсумовування із зовнішніми ВЧ сигналами;
Світлодіодний дисплей для індикації параметрів налаштування;
Регулювання рівня звуку та вихідного ВЧ сигналу;
Низький рівень гармонік та інтермодуляційних спотворень;
Вбудований тест-генератор;
Вбудоване джерело живлення.
Модулятор обладнаний входом ВЧ сигналу, що дає змогу каскадити ці пристрої з можливістю створення розподільної телевізійної мережі. Загасання вхідного ВЧ сигналу за такого сумування 3.5 дБ. Для вирівнювання інтегрального рівня сигналу (бажано, щоб усі сигнали в мережі мали розкидання рівня не більш ніж 3 дБ) у модуляторі передбачений плавний регулятор вихідної ВЧ потужності з глибиною регулювання до 15 дБ. Модулятор також обладнаний регулятором дівіації звукової піднесувальної, що дає змогу домогтися оптимального звучання (рівня гучності) на приймачі ТБ сигналу — телевізорі.
Характеристика Значення
Діапазон частот за відеовходом 20 Гц...6 МГц
Номінальний рівень відеосигналу за відеовходом 1 В/ 75 Ом 1.0 ±0.1 В/75 Ом
Діапазон частот за аудіовходом 20 Гц...15 кГц
Номінальний рівень аудіосигналу за аудіовходом 2х0.775 В/ 10 кОм
Межі регулювання за аудіоканалом 0...7 дБ
Номінальний рівень ВЧ сигналу на виході 95 дБ/мкВ/75 Ом
Межі регулювання вихідного рівня ВЧ сигналу 0...15 дБ
Частотний діапазон на виході ВЧ 47...862 МГц
Стандарт передавання звукових піднесених Stereo A2
Модуляція Односмугова
Загуби зовнішнього сигналу під час проходження з входу та підсумовування 3.5 дБ
Співвідношення A/V 12...16 дБ
Глибина амплітудної модуляції 81%
Зважене відношення сигнал/шум не менш ніж 55 дБ
Інтермодуляційні спотворення II, III майже не менш ніж -60 дБ
Напруга живлення та споживана потужність ÷220 В/50 Гц/3Вт
Діапазон робочих температур — 10...+50 °C
Габарити та вага в пакованні 180х87х51 мм / 0.65 кг



Під'єднання НЧ кабелів здійснюється до відповідних роз'ємів "VIDEO/AUDIO L/AUDIO R" збоку корпусу модулятора. Під'єднання ВЧ кабелів здійснюється до відповідних роз'ємів "RF IN/RF OUT" на бічній стороні модулятора. Якщо на ВЧ вхід "прохідний" сигнал не подається, бажано його заглушити навантаженням 75 Ом. Під час вибору частоти каналу, трансльованого ТВ-модулятором у телевізійну мережу, необхідно врахувати низку чинників, що дасть змогу уникнути небажаних перешкод на зображенні та звукі:
1. Небажано налаштовувати модульатор на частоти каналів, уже зайнятих трансляцією аналогових і цифрових ефірних і кабельних телевізійних і радіоканалів.
2. Щоб унеможливити вплив наводок від "дзеркальних" каналів на зображення, які можуть давати гетеродини телевізійних приймачів, краще не вибирати номер каналу Do not [вже наявний дзеркальний канал] + 9694.
3. Вихідний рівень встановити в такий спосіб, щоб не виникало інтермодуляційних спотворень (зазвичай накладка одного зображення поверх іншого) на вашому або вже наявних ТБ каналах.

Основні
ВиробникTERRA
Країна виробникЛитва
  • Ціна: 6 678 ₴
