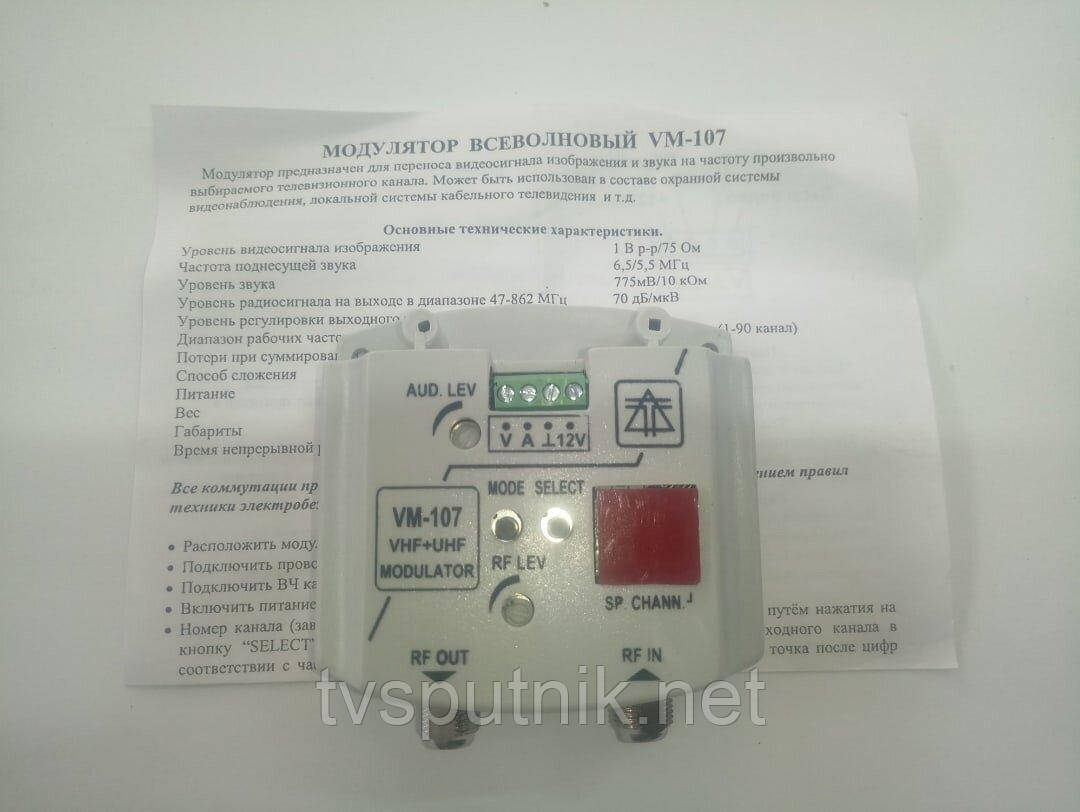

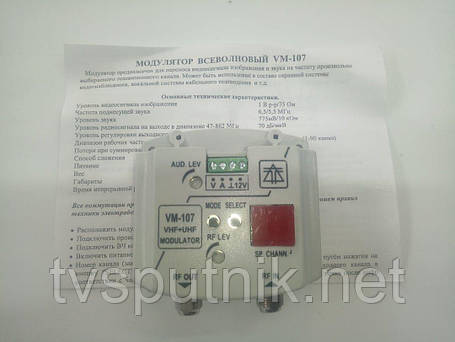

Телевізійний модулятор VM-107, фото 3
Телевізійний модулятор VM-107, фото 4
Телевізійний модулятор VM-107, фото 1
Телевізійний модулятор VM-107, фото 5
Телевізійний модулятор VM-107, фото 6
Опис
Характеристики
Інформація для замовлення

Телевізійний модулятор VM-107 призначений для перенесення сигналу зображення і звуку на будь-який телевізійний канал (1-69), включаючи спецканали. Номер каналу та частоту піднесе звуку вибирає і встановлює користувач самостійно. Область застосування модулятора – підсумовування у зовнішню ВЧ розподільну телевізійну мережу сигналів від незалежних джерел відео/аудіо джерел – супутникових ресіверів, DVD-плеєрів, відеокамер та інших.

Переваги та особливості:
Мікропроцесорне керування;
Синтезатор частоти із кварцовою стабілізацією;
Наявність входу для підсумовування із зовнішніми ВЧ сигналами;
Двосмугова модуляція;
Сигнал "тест";
Цифрова індикація під час налаштування параметрів.
Модулятор оснащений входом сигналу ВЧ, що дозволяє каскадувати дані пристрою з можливістю створення розподільної телевізійної мережі. Згасання вхідного ВЧ сигналу при такому сумуванні 1 дБ. Для вирівнювання інтегрального рівня сигналу (бажано щоб усі сигнали в мережі мали розкид рівня не більше 3 дБ) в модульаторі передбачений плавний регулятор вихідний ВЧ потужності з глибиною регулювання до 10 дБ. Модулятор також оснащений регулятором девіації звукової піднесучої, що дає можливість досягти оптимального звучання (рівня гучності) на приймачі ТБ сигналу – телевізорі. Наявність режиму "тестового сигналу" дозволяє настроювати та перевірити якість роботи модулятора навіть за відсутності вхідного відео/аудіо сигналу.

Характеристика Значення
Діапазон частот по відеовходу 20 Гц ... 6 МГц
Номінальний рівень відеосигналу по відеовходу  1 В/ 75 Ом
Діапазон частот по аудіовходу 50 Гц ... 15 кГц
Номінальний рівень аудіосигналу по аудіовходу 0,775 В/10 кОм
Номінальний рівень ВЧ сигналу на виході (75 Ом) 70 дБ/мкВ
Межі регулювання вихідного рівня ВЧ сигналу 0...10 дБ
Частотний діапазон на ВЧ виході 47-862 МГц
Модуляція Двосмугова
Втрати зовнішнього сигналу при проході з входу та підсумовуванні  1 дБ
Точність встановлення на канал ±10 кГц
Частота піднесе звуку  5.5 / 6.5 МГц
Напруга живлення 12 В/100 мА
Діапазон робочих температур -10...+50°С
Габарити 73х73х25 мм

Підключення проводів живлення та НЧ-сигналів здійснюється за допомогою клемника у верхній частині модулятора. При установці каналів метрового та спеціальних діапазонів (47-469МГц) потрібне застосування додаткового фільтра для придушення гармонік. При виборі частоти каналу, що транслюється ТБ модулятором в телевізійну мережу, необхідно врахувати низку факторів, що дозволить уникнути небажаних перешкод на зображенні та звуку:
1. Небажано налаштовувати модулятор на частоти каналів, вже зайнятих трансляцією аналогових та цифрових ефірних та кабельних телевізійних та радіо каналів.
2. Небажано розміщення ВЧ сигналів на сусідніх каналах, оскільки при використанні двосмугової модуляції сигнал займає смугу двох частотних каналів і дає негативне наведення на зображення та звук сусіднього каналу - як мінімум краще розміщувати канали через один-два частотні канали.
3. Щоб унеможливити вплив наведень від "дзеркальних" каналів на зображення, які можуть давати гетеродини телевізійних приймачів, краще не вибирати номер каналу {[вже існуючий дзеркальний канал]+9}.
4. Вихідний рівень встановити таким чином, щоб не виникало інтермодуляційних спотворень (зазвичай накладка одного зображення поверх іншого) на вашому або вже існуючому ТБ каналі.

pic_3efa42a9716325d759e393a9e2468210_1920x9000_1.jpgpic_dfdb9757561a4a04212277406406dd08_1920x9000_1.jpgpic_7246f2f1b88f66b9c4a92ee88d217c84_1920x9000_1.jpgТелевизионный модулятор VM-107

Основні атрибути
Країна виробникУкраїна
Користувальницькі характеристики
Станновий
Типприймачі і передавачі сигналу
Тип виконаннязовнішні
КолірСірий
Пульт д уНемає
  • Ціна: 989 ₴
