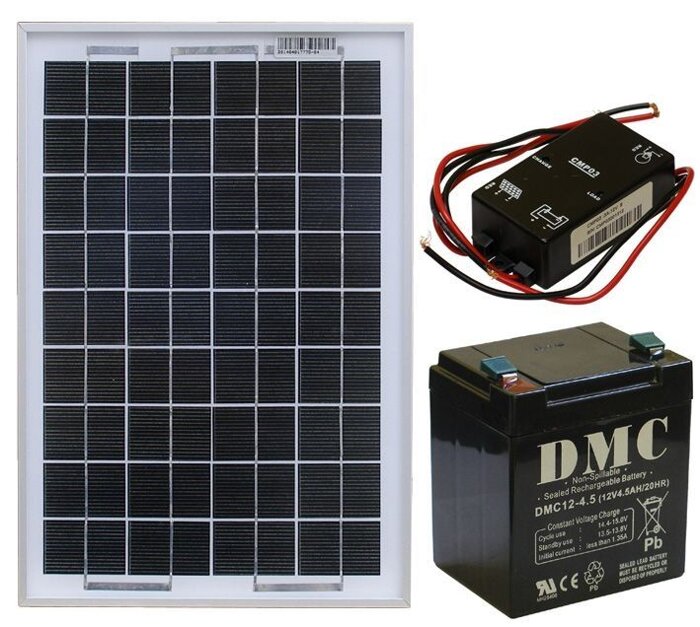

Сонячна система "НІЧ 30" призначена для автономного живлення джерела світла нічного освітлення без підключення до електричної мережі. Система розрахована на живлення освітлювального приладу від 12В постійного струму і сумарну потужність споживання за ніч не більше 30Вт. Склад системи:

• Сонячна батарея потужністю 10 Вт KM10(6);
• Контролер заряду АКБ CMP-03 3А 12V S;
• Акумулятор DMC 12-4.5 (4.5 A*год 12В).

Освітлювальний прилад і електричні дроти в комплект поставки не входить і отримується додатково виходячи з переваг і можливостей замовника. В якості освітлювального приладу можна використовувати светодионые лампи або світлодіодні стрічки відповідної потужності, а також світлодіодні прожектори з живленням від 12В постійного струму. Потужність освітлювального приладу, що підключається до даної системи, не повинна перевищувати 13 Вт!

Принцип роботи даної сонячної системи наступний:

1) починаючи з сходу Сонця сонячна батарея виробляє енергію для заряду АКБ, при цьому контролер всю енергію спрямовує на заряд АКБ до моменту повного заряду, в цей час вихід навантаження (для підключення освітлювального приладу) від живлення вимкнено;

2) до моменту заходу Сонця АКБ заряджений по максимуму за світловий день, сонячна батарея перестає виробляти енергію, напруга на виході сонячної батареї знижується і після досягнення певного порогу, контролер підключає харчування до виходу навантаження;

3) вночі контролер здійснює живлення навантаження від АКБ і стежить за його розрядом, якщо ступінь заряду АКБ досягає критичного значення контролер перестає здійснювати живлення навантаження до наступного вечора (така ситуація можлива, якщо попередній світловий день був похмурим);

4) на сході Сонця напруга на сонячній батареї починає рости і після певного порогу контролер відключає живлення навантаження і починає здійснювати заряд АКБ.

Щоб підвищити ефективність роботи системи, можна доопрацювати її або ручним перемикачем (живлення освітлювального приладу контролюється людиною по мірі необхідності), або датчиком руху на 12В (в цьому випадку освітлювальний прилад працює тільки при спрацьовуванні датчика). У таких випадках можливе використання освітлювальних приладів на велику потужність. Також можливе оснащення системи іншою моделлю контролера - CLP-03 3А 12V 8 S (ST). У такій версії системи контролер здійснює живлення освітлювального приладу не всю ніч, а тільки перші 8 годин після заходу Сонця! Якщо вам підходить дані варіант, будь ласка вкажіть про заміну в примітці до замовлення.

Сонячна система проста в зборі і запуску. Спочатку до відповідних проводах на контролері підключається акумулятор, при цьому важливо дотримувати полярність підключення! Другими по черзі підключаються дроти від сонячної панелі, тут також звертайте увагу на полярність підключення! І потім підключаються дроти живлення навантаження. Порядок відключення компонентів системи зворотний порядку підключення!

Сонячна батарея повинна бути орієнтована на Сонці без затінення деревами, лініями електропередач і зв'язку, стовпами і будівлями. Кріплення сонячної батареї здійснюється за місцем і може бути виготовлена як дерев'яних брусків або металевих профілів. Контролер і акумулятор краще розміщувати в герметичному боксі з термостабилизирующим утепленням (наприклад утеплювачами для стін пінопластом або пінополістиролом). Акумулятор призначений для експлуатації при температурах від 0 до 45°С і для забезпечення заданих вимог в ідеалі його краще розташувати в приміщенні або в герметичному термостабилизированном боксі, розміщеному, наприклад, під землею на глибині близько 1 метра.
