Кольорова виклична відеопанель Arny AVP-05

Проста бюджетна модель, сумісна з більшістю відеодомофонів на сьогоднішній день, з такими як Arny, Commax, Kocom. Відеопанель AVP-05 - це краще рішення в бюджетному сегменті на сучасному ринку.

Ціна Arny AVP-05

Хоч модель і економ класу, але володіє широким набором функцій:

• антивандальний металевий корпус;
• дозвіл камери 420 ТВЛ;
• широкі кути огляду - 72° по горизонталі і 55° по вертикалі;
• захищений ударостійким склом об'єктив камери;
• вбудована інфрачервона підсвітка до 1 метра;
• реле замку;
• робота в широкому температурному діапазоні від -40° до +50° C.

Підключення та харчування Arny AVP-05

Тип установки накладної на стіну. Чотирипровідна схема з'єднання панель-домофон. Живлення 12 В від монітора. Рекомендований кабель для підключення сигнальний кабель в екрані (екранований) 4x0,22.

Arny AVP-05 кольорова виклична панель

призначена для роботи з кольоровим і чорно-білим відеодомофоном і встановлюється на хвіртку або вхідні двері. У народі відеопанель називають "дверний дзвінок", "камера домофона", "дверний блок домофону". В панель вбудована камера і мікрофон, а також реле управління електрозамком, що дозволяє відчиняти вхідні двері або хвіртку не виходячи з дому.

Зовнішній вигляд та опис викличної панелі Arny AVP-05

• Вызная панель сумісна з усіма типами домофонів Commax, Kocom, Kenwei та іншими кольоровими і чорно-білими відеодомофонами з чьотирьох схемою підключення.
• Оснащена вбудованим інфрачервоним підсвічуванням для роботи в нічний час.
• Вбудоване реле управління замку дозволяє управляти дистанційним відкриванням електрозамка.
• Об'єктив вбудованої відеокамери захищений ударостійким склом.
• Корпус відеопанелі виконаний з металу і надійно захищає її від вандалів.
• Виклична панель випускається в 2-х колірних рішеннях: срібного або мідного цветаГабариты і вага

Виклична панель Arny AVP-05 має компактний корпус і строгий дизайн. Розміри: 140х42х30 мм і вага 200 грам.

Конструкція і габаритні розміри ARNY AVP-05:

Відеопанель компактна і легко встановлюється на стіну біля дверей або на паркан. Її розміри з описом місця розташування камери спостереження, мікрофона і динаміка ви можете подивитися на малюнку нижче:

Монтаж відеопанелі Arny AVP-05:

При установці панелі виклику на відстані понад 30 метрів від домофона рекомендуємо використовувати спеціальний коаксіальний відеокабель. Максимальна відстань від домофона до викличної панелі - 50 метрів.

Таблиця розведення проводів для підключення відеопанелі до домофону і электрозамку представлена на малюнку:

Технічні характеристики панелі виклику ARNY AVP-05

- Роздільна здатність вбудованої відеокамери 400 ТВЛ
- ІК підсвічування до 1 м
- Об'єктив відеокамери 4,3 мм
, Кут огляду 70° по горизонталі
- Реле управління електрозамком 3А/30В постійного струму.
- Харчування викличної панелі здійснюється від домофона
- Корпус металевого або мідного кольору

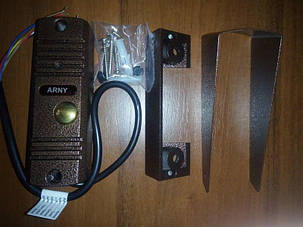

Комплект постачання

виклична панель, захисний козирок, куточок для установки викличної панелі під кутом 30 градусів, 6 шурупів ( ТА4х32 -2 шт., KM2.5х5 - 2 шт., PM4x22 - 2 шт.), 2 заглушки на гвинт, 2 дюбелі, інструкція користувача
